Монтажная планка - ответная часть мебельной петли. Это небольшая металлическая пластина, которую прикручивают к боковине корпуса изнутри. Сама петля состоит из двух половин. Чашку петли диаметром 35 мм врезают в дверцу, а длинное плечо петли садится на планку: защёлкивается на ней или надвигается и затягивается винтом. Дверцу с петлями можно снять и повесить обратно, а планка остаётся на боковине и держит место, куда дверца вернётся.

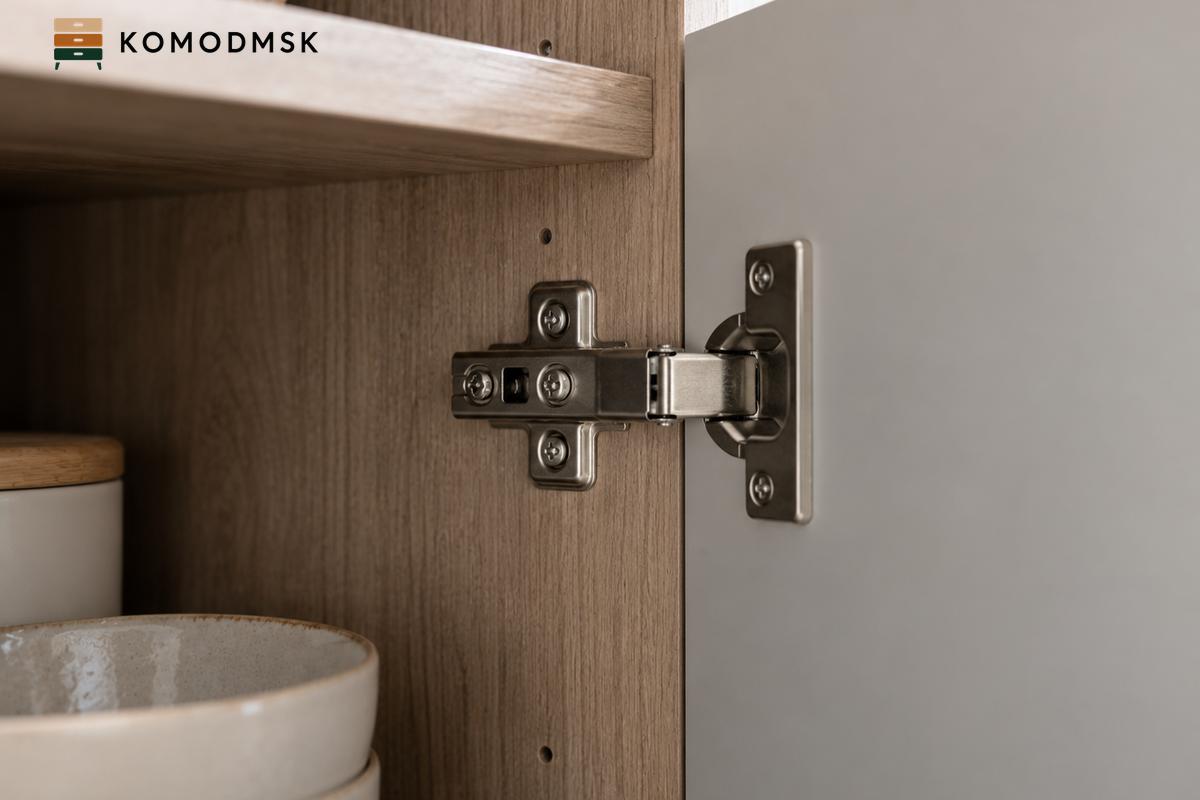

Откройте любую распашную дверцу комода или тумбы и посмотрите на боковину рядом с петлёй. Планка там. Обычно она крестовая, на двух шурупах, и стоит на одной линии с другими отверстиями присадки. Ряд этих отверстий обычно идёт в 37 мм от переднего края боковины, а сами отверстия разнесены на 32 мм по системе 32, поэтому планки разных производителей садятся в одни и те же точки корпуса.
Чем отличаются планки под клипсу и надвижные?
Способом, которым на них садится плечо петли. На вид планки похожи, разницу выдаёт само плечо: у петли на клипсу на нём клавиша, у надвижной - винт. От этого зависит, как снимают дверцу. Разница видна в первый же раз, когда дверцу нужно снять: перед переездом, чтобы не побить фасад в машине, или чтобы поменять сломанную петлю.
Планка под клипсу. Плечо петли защёлкивается на планке без инструмента. Снять дверцу - нажать клавишу на плече и отвести его от планки. Повесить - прижать плечо до щелчка.
Надвижная планка. Плечо надвигают на планку и затягивают винтом. Снять дверцу - открутить винт отвёрткой. Повесить - надвинуть плечо и снова затянуть винт до упора.
Планка под клипсу удобнее в быту. Дверца снимается за секунды. Регулировка при этом не сбивается: настройки винтов остаются на петле и на планке, и дверца встаёт на прежнее место. Надвижная планка проще и встречается на недорогих петлях. Работает она так же надёжно, просто дверцу с ней снимают отвёрткой и потом заново подгоняют зазоры по соседям.
Есть и третье отличие, которое замечают только при ремонте. Плечо петли одной системы на планку другой садится не всегда, даже если на вид они похожи. Поэтому петлю с планкой берут парой одного производителя. Поменять одну петлю без планки получится, только если новая той же системы, иначе вместе с петлёй меняют и пластину на боковине.

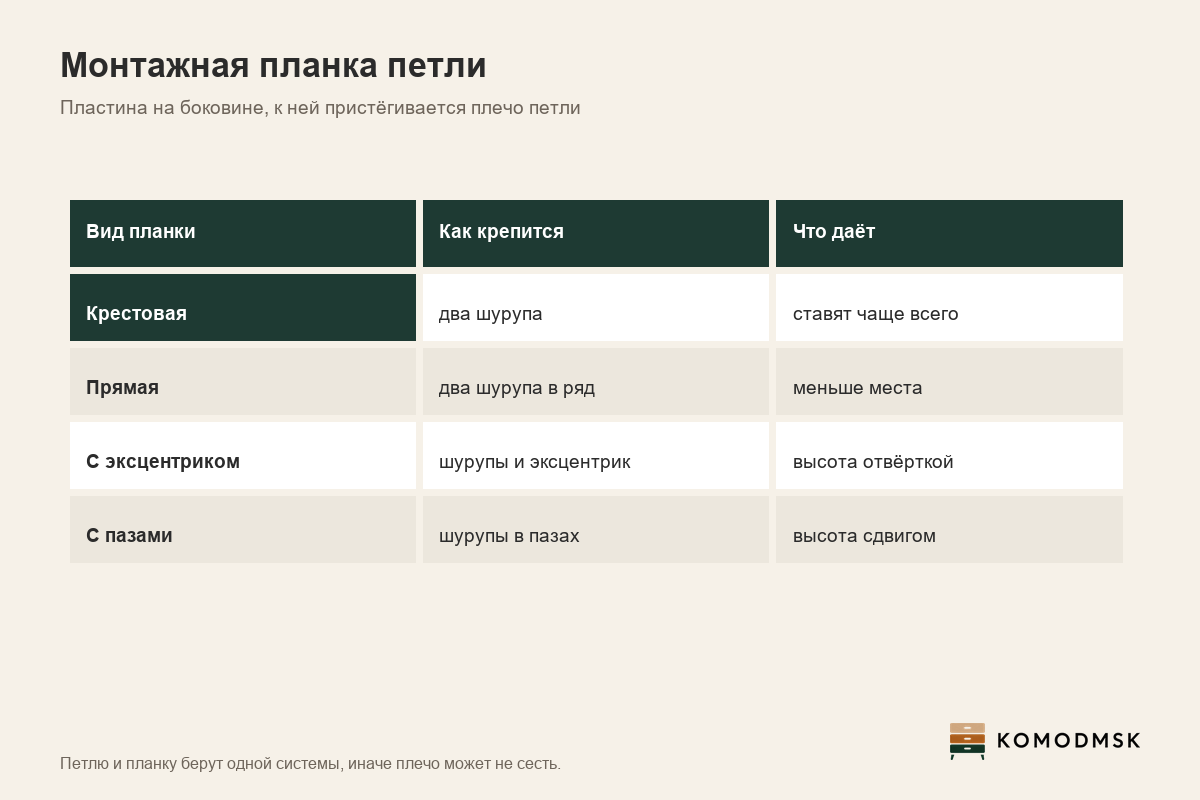

| Вид планки | Как крепится | Что даёт |
|---|---|---|
| Крестовая | два шурупа по линии отверстий | держит устойчиво, ставят чаще всего |
| Прямая | два шурупа в один ряд | занимает меньше места на боковине |
| С эксцентриком | шурупы плюс эксцентрик | высоту правят поворотом отвёртки |
| С пазами | шурупы в продольных пазах | высоту правят, ослабив шурупы |
Что регулируют монтажной планкой?
Высоту дверцы. У петли три оси настройки, и регулировка петли разбирает их по винтам. Высоту правят на планке. У планки с эксцентриком дверцу поднимают или опускают поворотом отвёртки. У простой планки ослабляют шурупы в продольных пазах, сдвигают её и затягивают снова, и дверца встаёт ровно по соседней.
Прижим. На части планок стоит второй эксцентрик, он подтягивает дверцу к корпусу или отпускает её. Вбок дверцу двигают уже винтом на плече петли. Так выставляют ровный зазор между фасадами, одинаковый по всей высоте, и дверцы перестают задевать друг друга при открывании.
Накладку на боковину. Тип петли, накладная, полунакладная или вкладная, задан изгибом её плеча, а планка подгоняет миллиметры. Планки делают разной высоты, и чем выше планка, тем дальше плечо петли от боковины и тем меньше дверца заходит на её торец. Подробно о трёх типах петель рассказывает статья петли накладные, вкладные или полунакладные.
Как понять, что дверца просела из-за планки?
Сначала откройте дверцу и посмотрите на планку. Шурупы должны сидеть плотно. Пошатайте дверцу вверх и вниз. Если вместе с ней ходит сама планка, шурупы вышли из плиты, и это люфт фурнитуры, который регулировкой не лечится. Винтами дверцу можно поднять, но через месяц она опустится снова, потому что держится уже не на резьбе.
Разбитое отверстие в ЛДСП восстанавливают. Его заполняют клеем со шкантом, дают высохнуть и вкручивают шуруп заново, тот же приём описан у чашки петли. Сдвинуть одну планку выше или ниже нельзя: петля в дверце стоит на своём месте, и планка должна быть ровно напротив неё, иначе дверцу перекосит и она перестанет закрываться без щели. Переставляют только парой: новое гнездо под чашку в дверце и планку напротив него, если высота фасада это позволяет.
Если планка держится крепко, а дверца всё равно уходит, дело в другом. Петель меньше, чем требует высота створки, или корпус стоит на неровном полу. Про число петель и выравнивание корпуса рассказывает термин петли, а про то, на какой угол дверца распахивается и почему для широкого угла нужна другая планка, рассказывает термин угол открывания петли.
