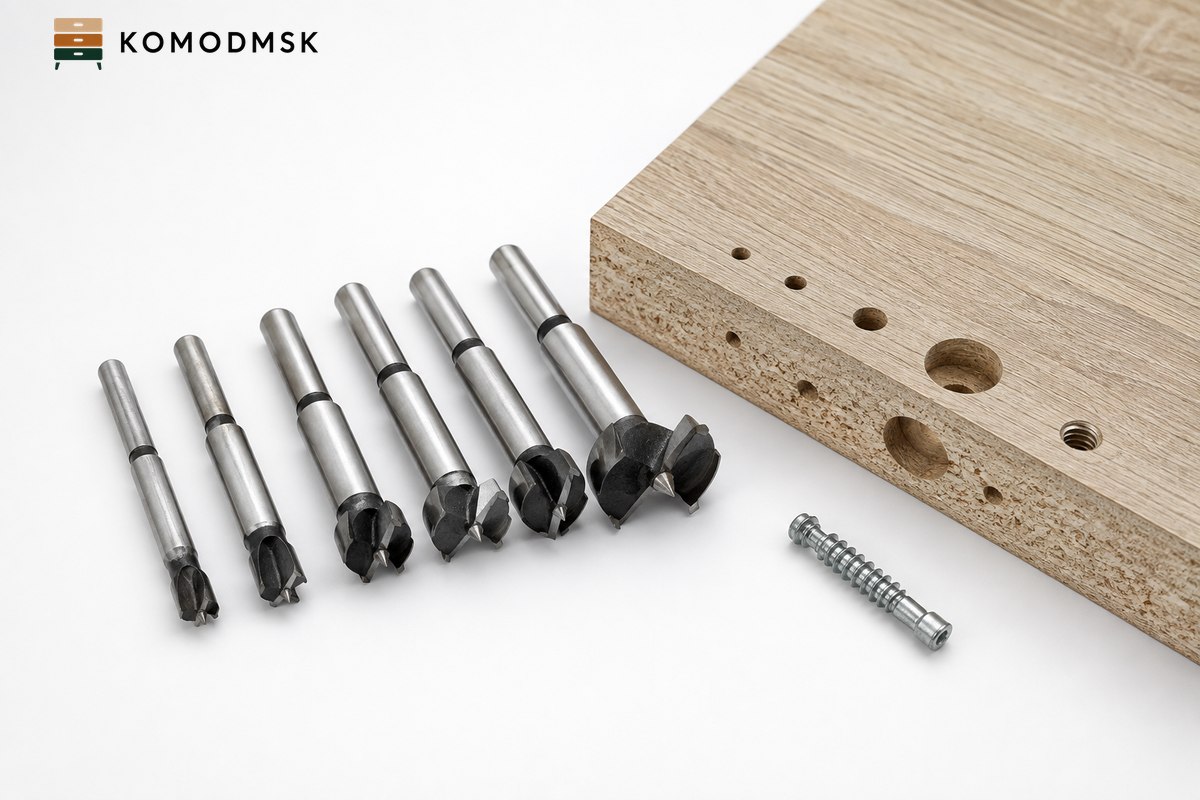

Для сборки корпусной мебели хватает пяти диаметров. Под конфирмат сверлят два отверстия: 5 мм в торец детали и 7 мм в пласть той детали, которая прижимается. Под евровинт с потайной головкой - 4,5 и 7 мм. Под шкант - 8 мм. Под чашку петли нужен уже не обычное сверло, а Форстнер 35 мм.
Полный набор диаметров
Таблица закрывает почти любую сборку корпусной мебели из плиты 16 мм. Отдельно стоит запомнить принцип: в детали, которую прижимают, отверстие делают шире резьбы, чтобы крепёж проходил свободно и стягивал, а не распирал.
| Крепёж | В торец | В пласть | Глубина |
|---|---|---|---|
| Конфирмат 6,4×50 | 5 мм | 7 мм | 50-55 мм в торец |
| Евровинт | 4,5 мм | 7 мм | По длине винта |
| Шкант 8 мм | 8 мм | 8 мм | По половине длины в каждую деталь |
| Эксцентрик | 8 мм под шток | 15 мм под корпус | 12-13 мм под корпус |
| Чашка петли | - | 35 мм Форстнер | 11-13 мм |
Три ошибки, которые портят деталь
Первая: сверлить пласть тем же диаметром, что и торец. Тогда конфирмат врезается резьбой в обе детали и вместо стягивания распирает их - между деталями остаётся щель. Вторая: сверлить на весу без кондуктора, из-за чего отверстие уходит под углом и выходит на видимую сторону. Третья: не контролировать глубину - конфирмат 50 мм в отверстии на 40 мм упирается и рвёт плиту изнутри. Про саму технику закручивания есть статья как закручивать конфирматы и евровинты.
Когда сверлить не нужно вовсе
Если мебель заказана с присадкой, все отверстия уже сделаны на станке в один установ, и на месте остаётся только собрать по схеме. Это снимает и вопрос диаметров, и вопрос перпендикулярности. Сравнение самостоятельной сборки с работой мастера разобрано в статье собирать мебель самому или заказать мастера.
