Габаритные размеры - это ширина, глубина и высота мебели по самым выступающим точкам. Представьте коробку, в которую изделие входит целиком, вместе с ручками, крышкой и ножками. Её стороны и есть габарит. Стеллаж 800 мм шириной, 300 мм глубиной и 2030 мм высотой займёт у стены ровно такой объём. Внутри места меньше. Если крышка не нависает над боковинами из плиты 16 мм, проём по ширине уже габарита на 32 мм, и под полки остаётся 768 мм. Свес крышки в стороны разницу только увеличивает.
Что входит в габаритные размеры мебели?
Всё, что выходит за плоскость корпуса. Корпус - только основа. Над ним бывает верхняя крышка со свесом или карниз, под ним ножки или цоколь, спереди ручки. Каждая такая деталь добавляет миллиметры к одному из трёх размеров, и в узком месте именно они решают, встанет мебель или нет.
Глубину чаще всего увеличивают ручки. Накладная ручка прибавляет к ней 25-35 мм, и эту величину разбирает термин выступ ручки. Высоту меняют ножки и карниз. Ширину - крышка, если она шире боковин. Для обувницы у того же правила свой расклад, о нём рассказывает термин ширина обувницы.

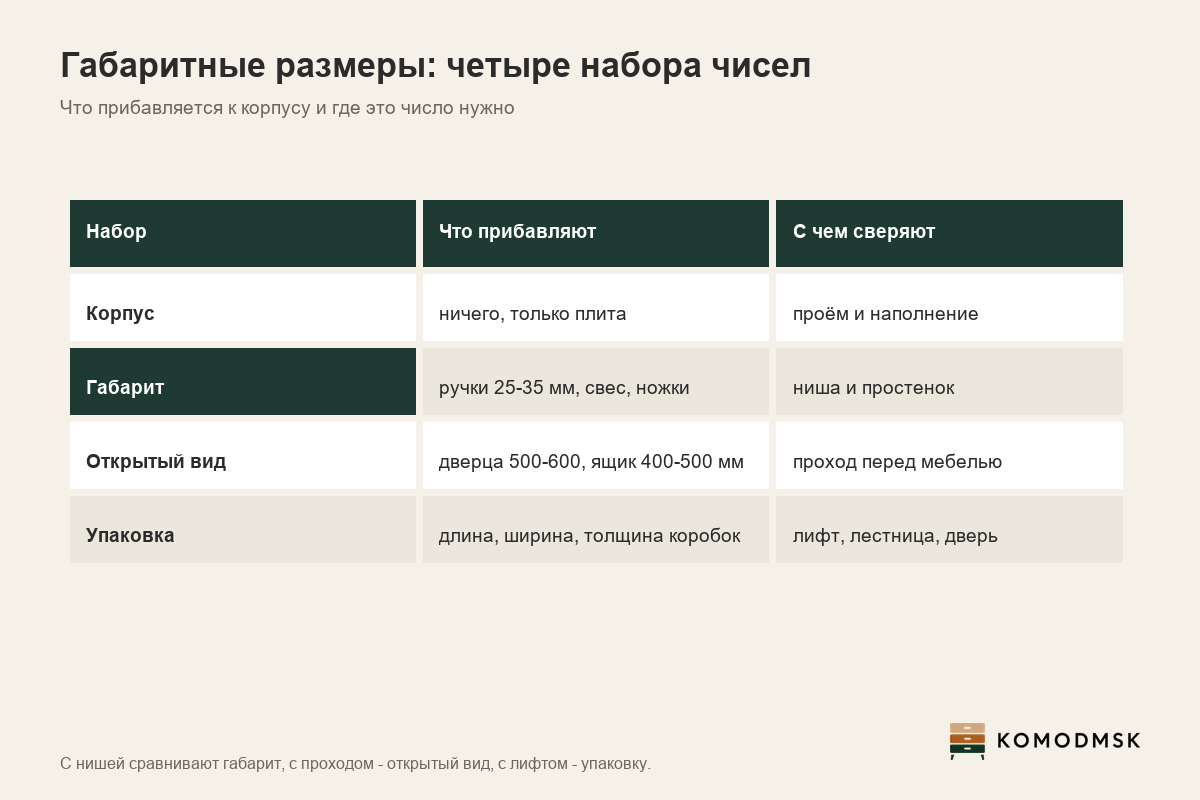

| Набор размеров | Что считают | Где он нужен |
|---|---|---|
| Корпус | боковины, дно, крышка без выступов | расчёт проёма и наполнения |
| Габарит | корпус плюс ручки, свес, карниз, ножки | ниша, простенок, проход |
| В открытом виде | плюс дверца или выдвинутый ящик | свободное место перед мебелью |
| Упаковка | коробки с деталями | лифт, лестница, дверной проём |
Проём - обратная сторона габарита. Габарит меряют снаружи, проём изнутри, между боковинами, и по нему подбирают корзины и полки. Подробно разница описана в термине проём корпуса, а для глубины то же самое объясняет термин полезная глубина.
Как измерить габаритные размеры мебели?
Рулеткой, по каждому размеру в трёх местах. Готовую мебель меряют там, где она шире всего, и берут наибольшее число. С местом под неё наоборот: нишу или простенок меряют в трёх точках и берут наименьшее, потому что стены в квартирах редко идут ровно.
- Ширина: поперёк по крышке, посередине корпуса и у пола. Записать наибольшее.
- Глубина: от самой задней до самой передней точки изделия, с выступом ручек и свесом крышки. Расстояние до стены записать отдельно.
- Высота: от пола до верхней точки, с ножками и карнизом.
- Место: ширина, глубина и высота ниши в трёх точках. Записать наименьшее.
- Сверка: из места вычесть технологический зазор, 10-20 мм у стены и 20-30 мм до потолка.
Плинтус и розетка съедают глубину, поэтому корпус отодвигают от стены. Сам габарит от этого не меняется, но отступ мебели от стены прибавляют к нему, когда считают, сколько места мебель займёт от стены до прохода. Если в описании не сказано, вошли ли в габарит ручки и карниз, их выступ меряют на образце и прибавляют сами.
Высоте нужен ещё один расчёт. Высокий стеллаж часто собирают лёжа, а потом поднимают. При подъёме его угол описывает дугу, и потолок должен быть выше, чем диагональ проноса по высоте и глубине. У стеллажа 2030 на 300 мм она около 2052 мм.
Чем габарит отличается от размера в открытом виде и в упаковке?
Габарит описывает мебель закрытой. Стоит открыть дверцу, и она занимает больше. Распашная створка забирает перед фасадом ещё 500-600 мм, выдвинутый ящик - 400-500 мм. Это уже не габарит, а зона открывания фасада, и её считают отдельно, когда проверяют проход перед мебелью.
Упаковка живёт по своим правилам. Если мебель везут разобранной, в коробках лежат детали, и длина самой длинной коробки часто близка к высоте или ширине изделия. Но с кабиной лифта, лестничной площадкой и входной дверью сравнивают все три размера каждой упаковки: длину, ширину и толщину. Заодно смотрят, есть ли место развернуть коробку перед дверью лифта. Собранный стеллаж и коробка с его боковинами - два разных предмета с разными размерами.
Готовые стеллажи для дома бывают шириной 400-2080 мм, глубиной 285-510 мм и высотой 790-2400 мм. Сначала по этим рядам выбирают ширину под стену, потом сверяют глубину с проходом и высоту с потолком. Если готовый размер не совпадает с нишей, габарит задают по своему замеру, и тогда от него считают и проём, и полки.
