Выступ ручки - это расстояние от плоскости фасада до самой дальней точки ручки. У скобы это верх дуги или планки, у кнопки - шляпка, у рейлинга - трубка на стойках. Число небольшое, но оно прибавляется к глубине корпуса. Накладная ручка обычно добавляет к ней 25-35 мм, и проход перед комодом или шкафом сужается ровно на эту величину. Если размер в карточке уже снят по ручке, второй раз выступ не прибавляют. В углах и у стен выступ решает ещё один вопрос: столкнутся ли ручки соседних фасадов, когда их откроют.
Как измерить выступ ручки от фасада?

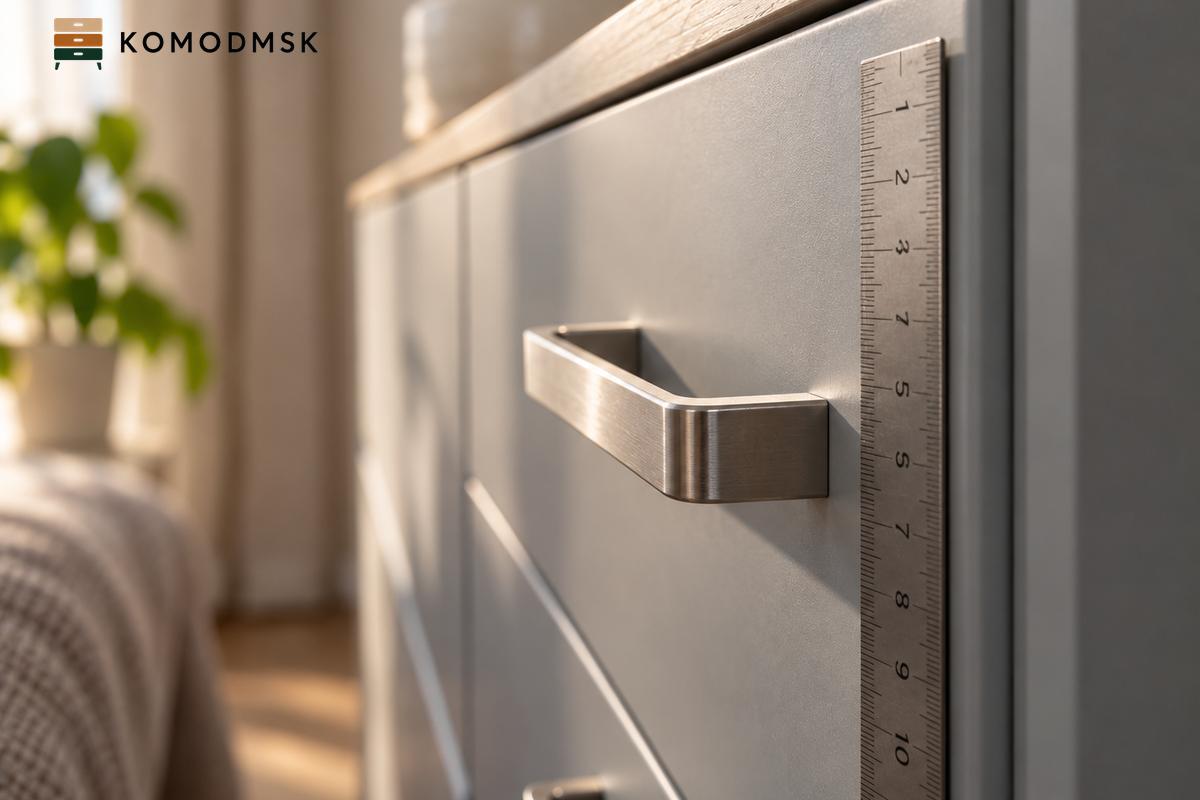

Линейкой, на самой ручке. Ровную книгу или угольник прикладывают к ручке спереди, параллельно фасаду, и меряют расстояние от него до плоскости фасада. Это и есть выступ. Рулетка с загнутым концом тоже подойдёт, если упереть её крючок в фасад рядом с ручкой.
Если ручки ещё нет, выступ ищут в её описании. Там его называют по-разному: высота ручки, вынос, глубина. С межцентровым расстоянием его путать нельзя. Межцентровое - это шаг между винтами по фасаду, а выступ меряется от фасада вперёд, под прямым углом к нему.
Порядок замера:
- Прижать книгу или угольник к ручке спереди, параллельно фасаду.
- Измерить от книги до фасада в самой дальней точке ручки.
- У изогнутой ручки повторить замер у обеих опор и посередине, взять большее.
- Если в карточке глубина корпуса без ручки, прибавить к ней выступ и получить глубину мебели вместе с ручкой.
| Тип ручки | Что выступает | Что проверить |
|---|---|---|
| Ручка-скоба | дуга или планка на двух опорах | проходят ли пальцы за скобу |
| Ручка-кнопка | шляпка на одной ножке | не цепляет ли одежду |

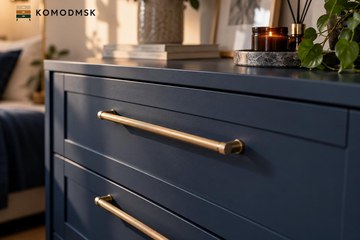

| Ручка-рейлинг | трубка на стойках, концы за опорами | выступ концов по ширине |
| Торцевая ручка | профиль на кромке фасада | зазор между фасадами |
| Врезная ручка | ничего, стоит вровень с фасадом | глубина выборки под пальцы |
Где выступ ручки мешает?

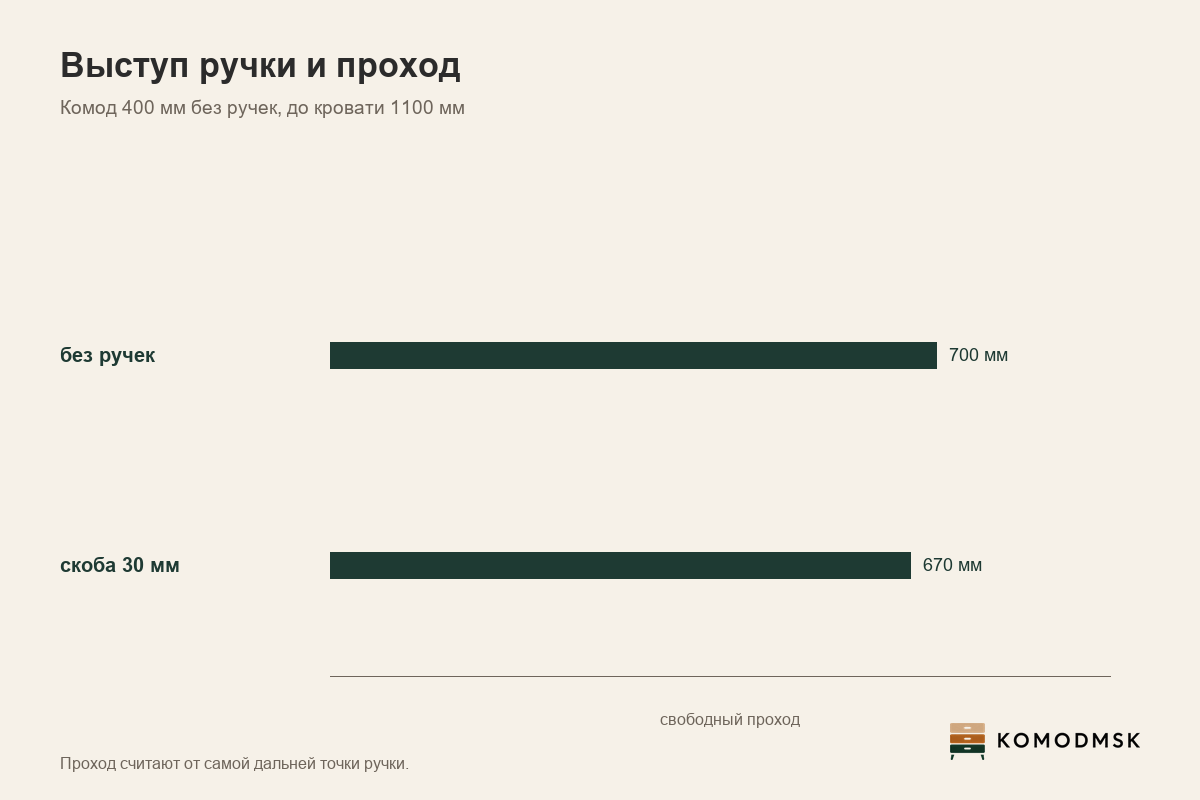

В проходе. Допустим, комод глубиной 400 мм без ручек стоит у стены, а до кровати напротив 1100 мм. Перед комодом остаётся 700 мм. Скоба с выступом 30 мм, не учтённая в этих 400 мм, сократит проход до 670 мм, а на этом месте человек ещё и наклоняется к нижнему ящику. Поэтому проход считают от ручки, и термин ширина прохода прямо закладывает выступ в расчёт.
В углах. Два корпуса под прямым углом, ящики у самого стыка: когда открывают оба, ручки встречаются. Помогает доборный элемент, который отодвигает один корпус от угла. Работает и ручка без выступа на крайних фасадах, а у дверцы рядом со стеной ставят ограничитель открывания, чтобы ручка не била в стену.
У двери комнаты. Полотно открывается, описывает дугу и встречает ручку комода, который стоит рядом. Эту дугу рисуют на плане заранее. Если ручка в неё попадает, комод сдвигают или выбирают ручку, которая за фасад не выходит, и тогда дверь проходит мимо фасада без удара.
Как учесть выступ ручки при выборе комода?
Сначала выясняют, что указано в карточке: глубина корпуса без ручек или габарит с ними. Выступ прибавляют только в первом случае. Если ручки разные, берут наибольший вынос и считают проход от самой выступающей точки. Количество ящиков значения не имеет. У комодов с 4 ящиками четыре ряда ручек, но одинаковый выступ по их числу не складывают.
Если проход и так на пределе, смотрят ручки без выступа. Врезная утоплена в фасад. Профиль-gola встроен между фасадами. Push-to-open обходится без ручки совсем: ящик открывается нажатием. У каждого варианта свои неудобства, и их проверяют рукой на образце до того, как заказывать мебель.
Маленький выступ тоже не всегда хорош. За скобу берутся пальцами, и между ней и фасадом им нужно место. Слишком плоская ручка экономит миллиметры прохода, но открывать тяжёлый нижний ящик за неё неудобно, поэтому выступ выбирают и по рулетке, и по своей руке на образце.
