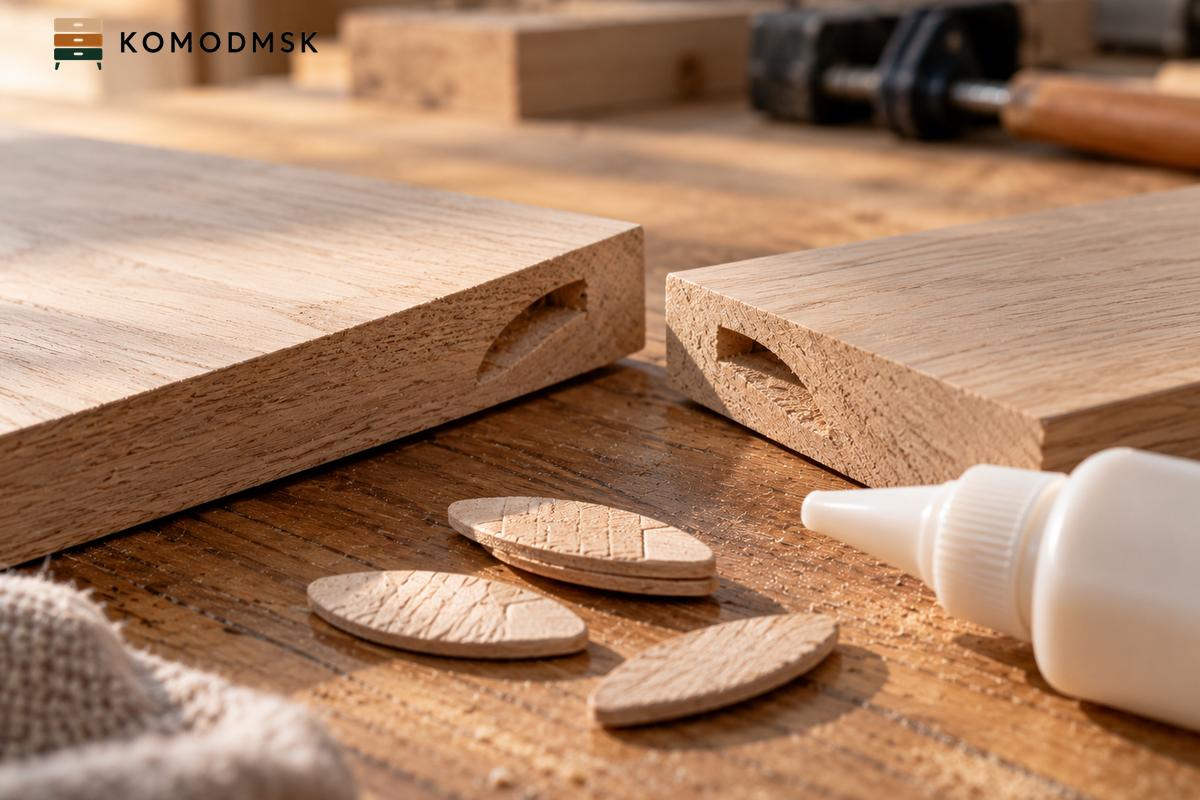

Ламельная шпонка - небольшая плоская вставка овальной формы, похожая на тонкое печенье. Делают её из прессованной древесины, чаще бука, толщиной около 4 мм. В торцах или кромках двух деталей ламельным фрезером выбирают серповидные пазы, в них наносят клей, вставляют шпонку и сжимают детали струбцинами. Когда клей высохнет, стык держится на шпонке и клеевом шве вместе, и разнять детали без поломки уже не получится.
Слово «ламель» в мебели означает и другое. Так зовут узкую планку, из которой склеивают мебельный щит, и гнутую рейку в основании кровати. Об этом рассказывает термин ламель. Ламельная шпонка к ним отношения не имеет: это соединительная деталь, которую после сборки не видно.
Как работает ламельная шпонка?
Древесину шпонки сжимают при изготовлении. Так задумано. Клей на водной основе возвращает ей объём, она набухает и плотно распирает паз изнутри. Поэтому соединение на ламелях клеят сразу и уже не разбирают. Разъёмные соединители под такой же паз существуют, но это отдельная металлическая или пластиковая фурнитура. Шпонка на клею тут ни при чём.
Паз фреза выбирает чуть длиннее самой шпонки. Это даёт запас. Пока клей не схватился, детали можно сдвинуть вдоль стыка на несколько миллиметров и поставить ровно. По толщине такого запаса нет: шпонка стоит в пазу плотно и выводит лицевые плоскости двух деталей в одну, без ступеньки. За это её и ценят при склейке щитов, столешниц и рамок, где ступенька на стыке сразу бросается в глаза.

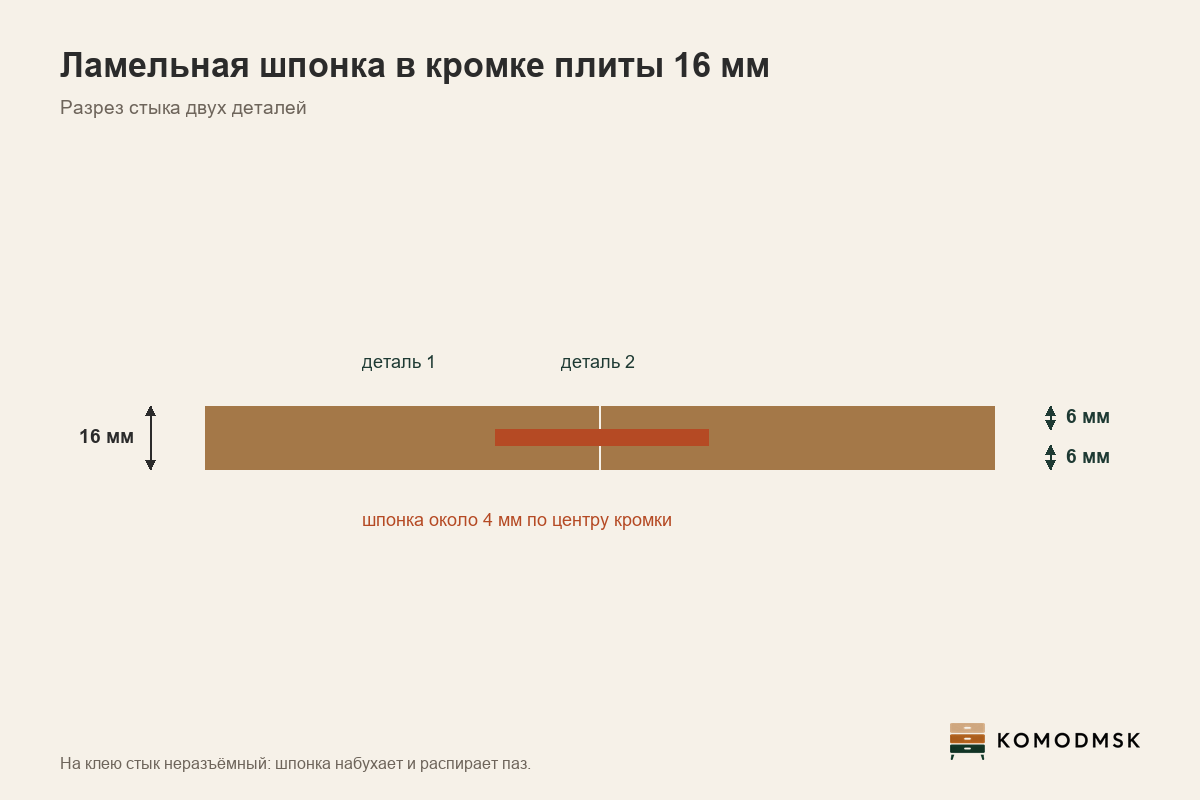

Размер шпонки подбирают по толщине и ширине деталей. В каталогах изготовителей самые ходовые обозначают номерами 0, 10 и 20, толщина у всех около 4 мм. Длина и ширина у разных марок могут отличаться на миллиметр, поэтому точный размер смотрят на упаковке. Если паз выбран по центру кромки плиты 16 мм, по бокам от него остаётся по 6 мм материала. Широким деталям ставят несколько шпонок в ряд, узким хватает одной самой маленькой.
| Номер шпонки | Длина и ширина | Где обычно ставят |
|---|---|---|
| 0 | около 47 на 15 мм | узкие рамки, тонкие детали |
| 10 | около 53 на 19 мм | рамки, полки, склейка щита |
| 20 | около 56 на 23 мм | толстые детали, углы на ус |
Где в мебели ставят ламельную шпонку?
Там, где детали из дерева склеивают навсегда. Примеров много. Так склеивают щит или столешницу из нескольких досок, собирают рамку фасада, соединяют детали на ус, чтобы угол выглядел цельным. Ещё одно место - обкладка, планка из массива на торце плиты: её крепят на клей вместе со шкантами, ламелями или саморезами изнутри.
В серийной корпусной мебели из ЛДСП ламели встречаются редко. Детали там соединяет конфирмат или эксцентриковая стяжка, а ровно поставить их помогает шкант. Как соединены детали конкретного изделия, видно в схеме сборки. Если вы смотрите модульные стеллажи, способ крепления и то, можно ли разобрать стык, проверяют там же. Само слово «модульный» о крепеже ничего не говорит, и разборность стыка из него не следует.
Чем ламельная шпонка отличается от шканта и стяжки?
Шкант - круглый нагель, ходовой размер 8х30 мм. Его отверстия в двух деталях должны совпасть точно. Сдвинуть детали потом не выйдет. Ламель в длинном пазу прощает небольшую ошибку разметки по длине, зато по толщине держит так же жёстко. Деревянную ламель вклеивают. Шкант ставят на клей в неразборном соединении или насухо со стяжкой в разборной мебели. Тогда он только центрует. Сами детали оба вкладыша не стягивают: в клеевом стыке их прижимают струбцины.
Мебельная стяжка, будь то конфирмат или эксцентрик, работает иначе. Она стягивает детали винтом или кулачком и держит их без клея, а эксцентрик ещё и позволяет разобрать мебель и собрать снова. Шпонка с клеем такой возможности не даёт. Поэтому корпус, который будут перевозить и пересобирать, собирают на стяжках, а ламели оставляют деталям, которые склеивают один раз.
Проверить, на чём собрана мебель, в магазине почти невозможно. Шпонку не видно. Смотрят спецификацию и схему сборки, где перечислен весь крепёж. В изделии из дерева спрашивают у продавца прямо: какие узлы клеевые, а какие разбираются для переезда.
