Ширина фасада - размер дверцы или передней панели ящика слева направо. Это размер самой детали: по нему её режут из плиты, оклеивают кромкой и навешивают. В карточке шкафа обычно стоит другая цифра, ширина корпуса, например 1500 мм. Фасад из неё выводят. Как именно, зависит от того, как дверца сидит на корпусе: лежит поверх боковин или утоплена между ними.
Где вы это почувствуете? Когда сверяете чертёж перед запуском заказа и когда принимаете шкаф. Ошибка в схеме даёт деталь, которая не встаёт на место. Накладная дверца, посчитанная как вкладная, оставит торцы боковин открытыми. Вкладная, посчитанная как накладная, просто не войдёт в проём. Какую ширину дверцы выбрать для комнаты, разобрано отдельно в статье ширина шкафа: какую выбрать, здесь речь о расчёте и проверке одной детали.
Как считают ширину накладного фасада?
Вычитанием зазоров. Накладная дверца лежит поверх боковин и закрывает их торцы, на сколько именно, разобрано в термине свес фасада. Для равных дверец, которые перекрывают весь фронт корпуса, расчёт простой. Между соседними дверцами оставляют зазор около 3 мм, у крайних кромок по миллиметру. Остаток делят поровну. Проверим на трёхстворчатых шкафах, у которых чаще всего встречается ширина 1500 и 1200 мм.

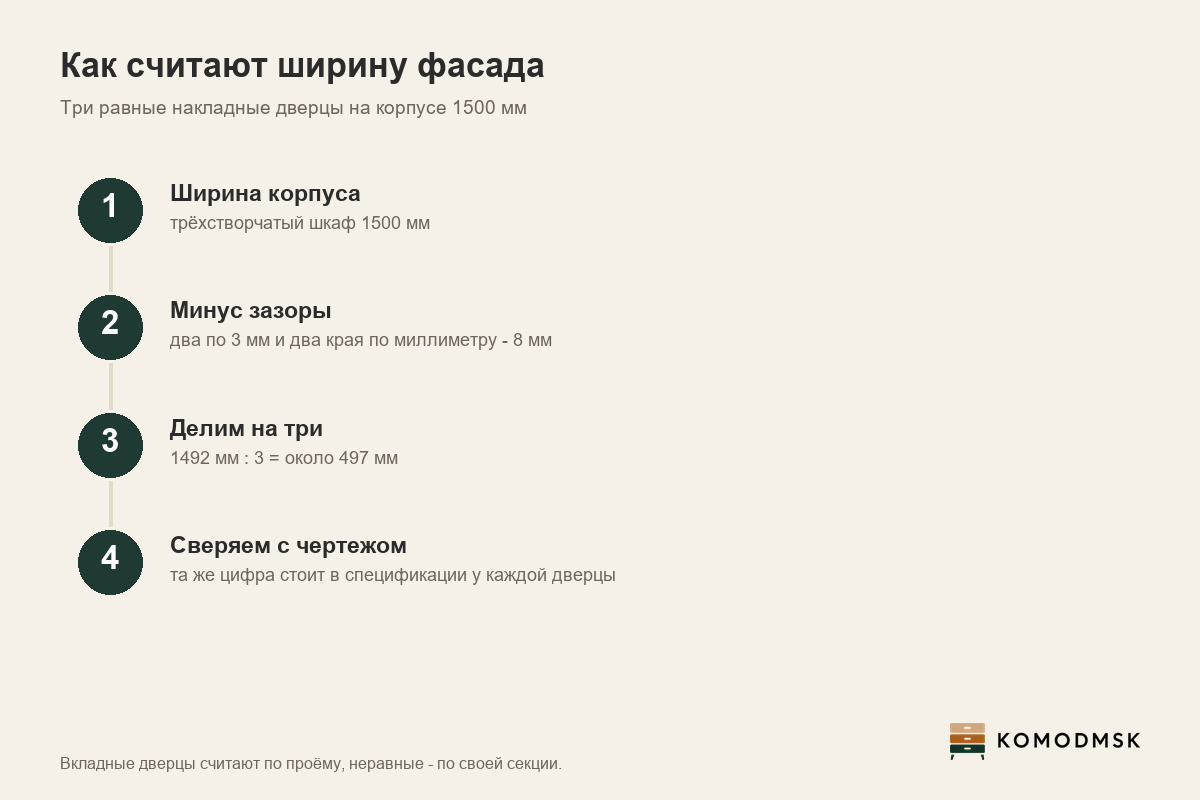

Корпус 1500 мм. Два зазора по 3 мм и два края по миллиметру - это 8 мм, остаётся 1492 мм. Три равные дверцы получаются около 497 мм каждая.
Корпус 1200 мм при тех же щелях даёт три полотна около 397 мм. Именно эти цифры и должны стоять в спецификации у каждой дверцы. Если там другое число, спросите, по какой схеме считали, пока заказ ещё не ушёл в раскрой.
Та же формула работает и на широком фронте, только щелей больше. У четырёх равных дверец на фронте 2400 мм три зазора по 3 мм и два края по миллиметру, всего 11 мм, и каждая дверца выходит около 597 мм.
Как считают вкладной фасад и неравные дверцы?
От ширины проёма. Вкладная дверца стоит между боковинами, внутри корпуса, и по всему периметру вокруг неё идёт зазор 2-4 мм. Поэтому её ширину считают от расстояния между боковинами и вычитают зазор с двух сторон.
Возьмём тумбу шириной 400 мм из плиты 16 мм. Накладная дверца на ней выйдет около 398 мм: от ширины корпуса отняли по миллиметру с краёв. Для вкладной сначала находят проём. Это 400 мм минус две боковины по 16 мм, то есть 368 мм. Минус зазор 2-4 мм с каждой стороны, и дверца выходит 360-364 мм. Разница с накладной 34-38 мм, поэтому схему навески сверяют до заказа: перепутанная деталь на место не встанет.
| Схема | От чего считают | Что вычитают |
|---|---|---|
| Равные накладные дверцы | ширина фронта корпуса | 3 мм между дверцами, по 1 мм с краёв |
| Вкладная дверца | проём между боковинами | 2-4 мм с каждой стороны |
| Неравные секции | своя секция каждой дверцы | зазоры по схеме навески |
| Панель ящика | ширина фронта комода | зазоры, как у дверец |
Неравные дверцы и разные секции считают по отдельности. Каждую дверцу привязывают к своей секции: крайнюю - от наружного края боковины, соседние - от середины общей боковины, если дверцы делят её торец пополам. У шкафа с секциями разной ширины в чертеже поэтому несколько разных цифр, и сверять приходится каждую. Чем схемы навески отличаются на вид и в работе, рассказывает статья накладной или вкладной фасад.
Ширина влияет и на рисунок. Древесный декор с яркой полосой хорошо читается на широком полотне, а узкая панель в триста миллиметров режет его на обрывок. Поэтому в шкафу с выраженной текстурой все дверцы стараются делать одной ширины, чтобы рисунок шёл ровным ритмом через весь фронт.
Почему по ширине фасада не узнать ширину ящика внутри?
Внутри ящик всегда уже своей панели, но насколько, по фасаду не посчитать. Между панелью и пространством внутри стоят боковины корпуса, зазоры под направляющие и стенки самого короба. У разных систем они разные. Поэтому лоток для приборов или органайзер для белья подбирают по измеренному размеру ящика или по чертежу выбранной системы.
На широкой панели, от 800 мм, ставят две ручки ближе к краям. Ящик, который тянут одной рукой за середину, может уйти в сторону и закусить на направляющих.
Как проверить ширину фасада рулеткой?
Откройте дверцу и измерьте её по верхнему краю, потом по нижнему. Обе цифры должны совпасть между собой и с чертежом. При станочном раскрое расхождение составляет доли миллиметра, так что заметная разница между верхом и низом - повод спросить до сборки, подробнее в термине допуск на размер.
Потом щели. Между соседними полотнами сверху и снизу щель должна быть одинаковой, около 3 мм. Перед распашной дверцей 500 мм нужно около 600 мм свободного пола, и это расстояние до кровати или стола лучше померить дома заранее по термину зона открывания фасада.
