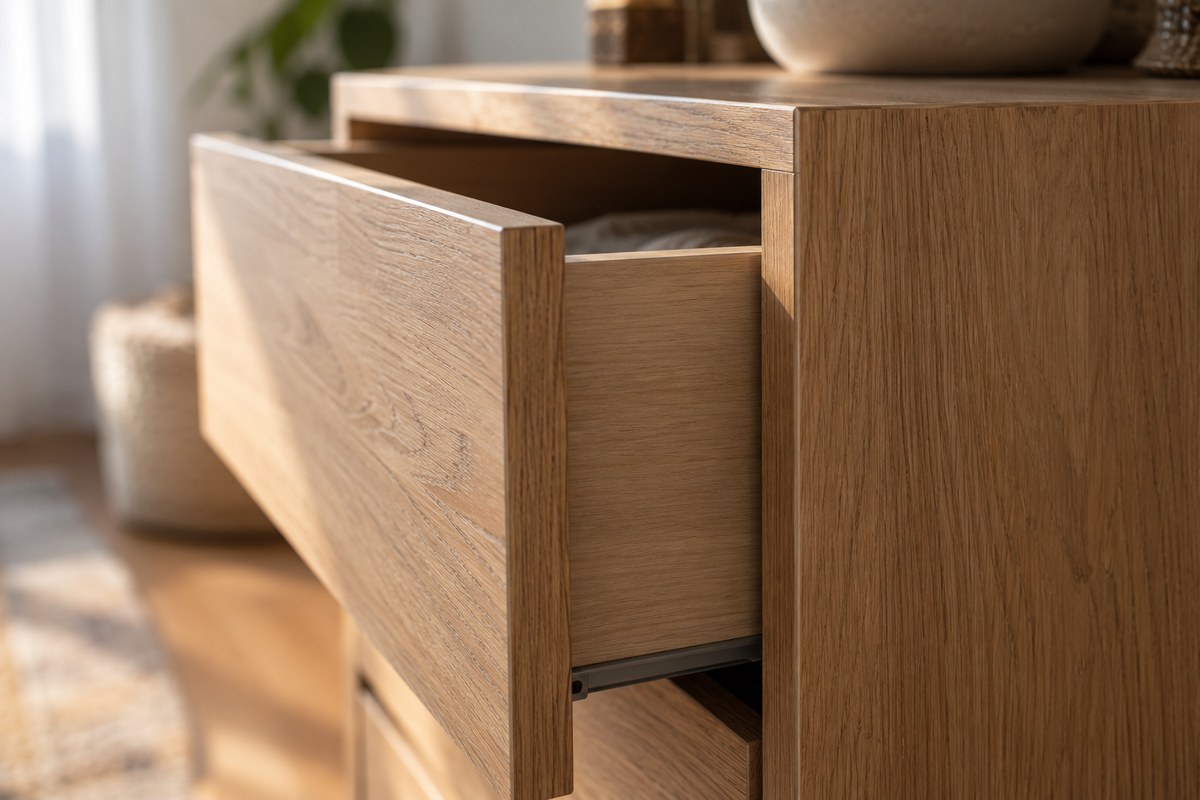

Накладной фасад лежит поверх корпуса. Свес фасада - то, насколько он заходит на торец боковины и перекрывает его. При плите 16 мм свес на крайней стойке равен всей её толщине.
Зачем он нужен
Причина практическая. Боковина оклеена кромкой, и её торец - самая заметная линия на фронте. Фасад ложится сверху и прячет её целиком. Снаружи остаётся сплошная плоскость дверец. Полос корпуса не видно.
Вторая причина - пыль. Напуск перекрывает щель по торцу, и внутрь её попадает заметно меньше.
Сколько свеса на какой боковине
| Где стоит фасад | Свес на сторону | Чем определяется |
|---|---|---|
| Крайняя боковина, одна дверца | 16 мм, весь торец | Накладная петля |
| Общая боковина двух дверец | 8 мм, половина торца | Полунакладная петля |
| Фасад ящика в комоде | По 16 мм на обе боковины | Фронт закрывает корпус целиком |
| Вкладной фасад в проёме | Свеса нет | Вместо него зазор 2-4 мм |
Величина свеса и тип петли связаны жёстко. Их фиксируют в присадке до раскроя. Переиграть потом нельзя.
У крайнего фасада, который стоит вплотную к стене, свес иногда убирают. Иначе дверца упирается в стену и не открывается до конца - особенно в нише, где корпус вставлен впритык. Платой будет видимая полоса торца, поэтому решают такое на замере.
Как из свеса получается размер фасада
Считают от корпуса. Не от фасада. Из ширины корпуса вычитают зазор между фасадами в 3 мм и по миллиметру с краёв. Остаётся чистовой размер детали. Для секции 400 мм выходит 396-398 мм.
Разницу между накладным и вкладным креплением подробно разбирали в материале накладной или вкладной фасад.
