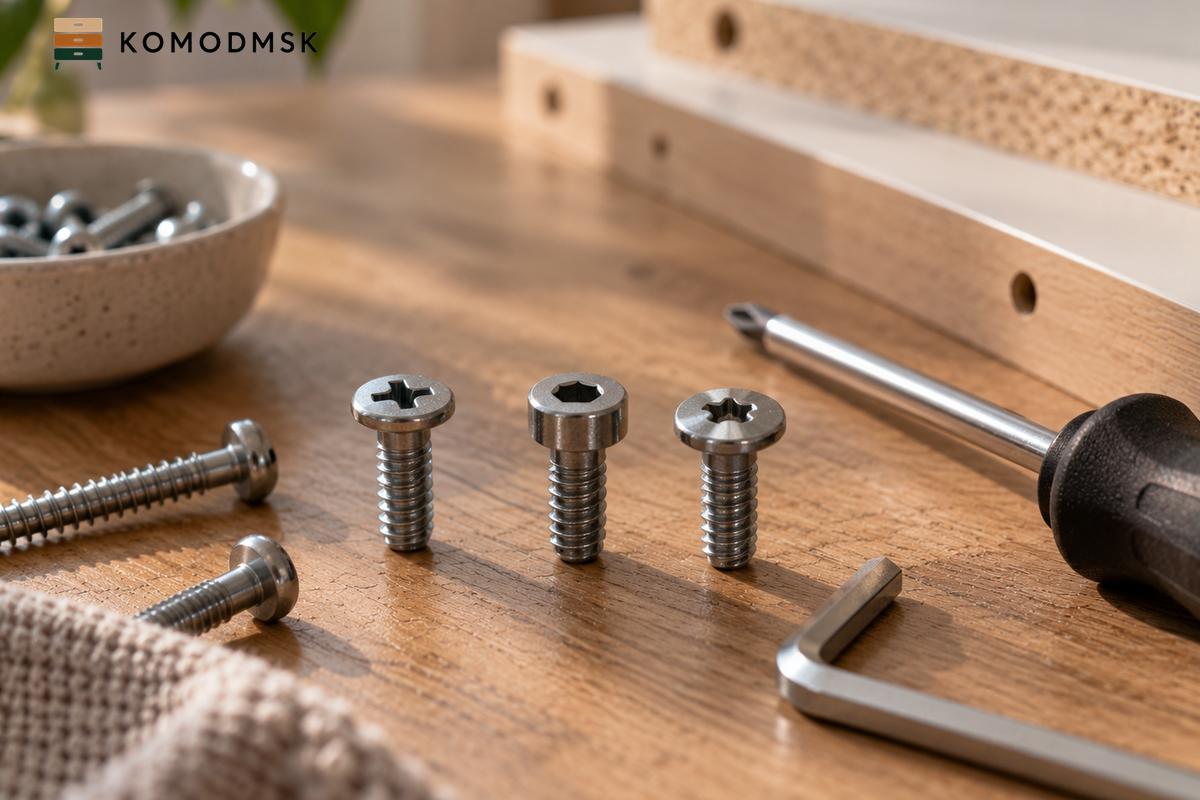

Шлиц - углубление в головке винта, в которое входит отвёртка, бита или ключ. По его форме видно, чем этот винт крутить. В корпусной мебели их немного. Крест обычно стоит на саморезах петель и направляющих и на винтах ручек. Внутренний шестигранник сидит в головке конфирмата, главной стяжки корпуса, и у ходового конфирмата 7×50 он под ключ на 4 мм. Звёздочка попадается на части саморезов и фурнитуры, а прямой шлиц, одна прорезь поперёк головки, в новой мебели встречается редко.

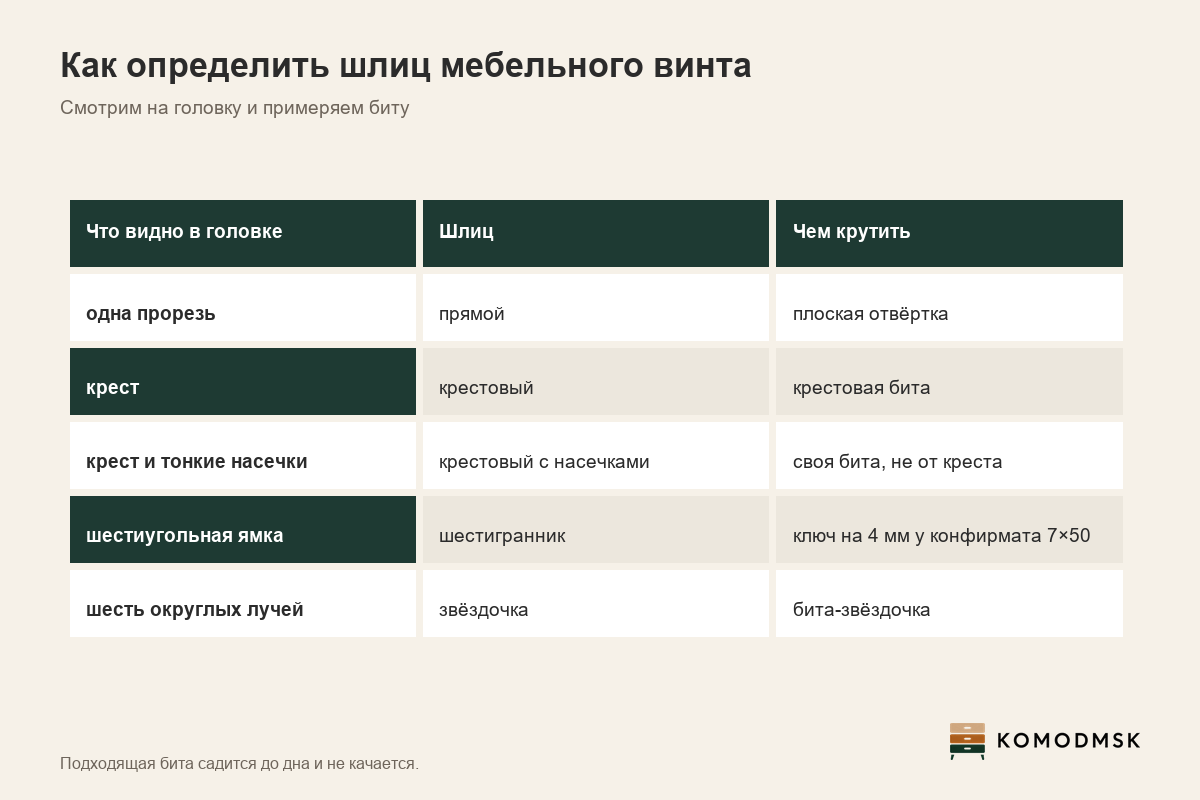

Как определить шлиц мебельного винта?
По головке, при хорошем свете. Одна прорезь - прямой шлиц. Шестиугольная ямка без лучей - внутренний шестигранник. Шесть закруглённых лучей - звёздочка. Крест из двух прорезей - крестовый, и тут важна мелочь: если между лучами креста видны тонкие насечки, это другой стандарт, и бита от простого креста в нём болтается.
| Шлиц | Как выглядит | Чем крутить | Где в мебели чаще |
|---|---|---|---|
| Крестовый | крест из двух прорезей | крестовая отвёртка или бита | петли, направляющие, ручки |
| Крестовый с насечками | крест и тонкие лучи между ним | бита под крест с насечками | саморезы фурнитуры |
| Внутренний шестигранник | шестиугольная ямка | ключ-шестигранник | конфирматы, стяжки, опоры |
| Звёздочка | шесть округлых лучей | бита-звёздочка | часть саморезов и фурнитуры |
| Прямой | одна прорезь | плоская отвёртка | старая мебель, часть стяжек |
Размер шлица по головке на глаз не угадать. Его подбирают примеркой: подходящая бита садится в шлиц плотно, до дна, и не качается, если покрутить её пальцами. Тип и размер инструмента для сборки обычно нарисованы в инструкции, а ключ под конфирмат кладут в пакет с крепежом.
Бывает и комбинированный шлиц. У части конфирматов в шестигранной ямке прорезан ещё и крест. Он служебный, тянуть им винт до упора не стоит: крестовая отвёртка в такой головке слизывает грани, и дотягивают конфирмат всё равно мебельным шестигранником.
Почему бита слизывает шлиц?
Потому что сидит в нём неплотно. Бита от простого креста в шлице с насечками стоит на кончиках лучей, и под нагрузкой её выталкивает наверх. Металл головки сминается, шлиц превращается в круглую ямку, и крутить винт дальше уже нечем.
Вторая причина - нажим. Крестовый шлиц сам выталкивает биту, если давить на неё слабо, а шуруповёрт на большом усилии проворачивает её на месте. Поэтому винт ведут с нажимом вдоль его оси, а фурнитуру на саморезах затягивают на малом усилии шуруповёрта или рукой.
Третья причина - перекос. Винт, который заходит в плиту под углом, тянет биту в сторону, и она соскальзывает с одного края шлица. На собранной мебели это видно по головкам: аккуратная сборка оставляет ровные кресты, торопливая - сбитые края и царапины вокруг головки.
Как шлиц влияет на сборку комода?
Сначала посчитайте крепёж. В комодах с 5 ящиками у каждого ящика пара направляющих, то есть 10 направляющих, и каждую обычно ставят на свои саморезы, чаще с крестом. Какой шлиц у них на самом деле, видно только по головкам из пакета с крепежом. Добавьте ручки на винтах и крепёж задней стенки. Корпус обычно стягивают конфирматы под шестигранник или эксцентриковые стяжки, и что стоит в вашем комоде, тоже видно по пакету с крепежом и по инструкции.
- Разложите крепёж по видам и посмотрите на головки до начала сборки.
- Подберите к каждому шлицу свою биту примеркой, без лишнего зазора.
- Конфирматы ведите шуруповёртом, а последний полуоборот делайте ключом рукой.
- Саморезы фурнитуры затягивайте на малом усилии шуруповёрта.
- Головку, которая начала сминаться, не дожимайте: такой винт выкручивают и меняют на такой же, пока шлиц ещё держит биту.
Как закручивать конфирматы, не сорвав резьбу в плите, разобрано в статье как закручивать конфирматы и евровинты. Чем саморез отличается от винта и какой берут под петли, рассказывает термин мебельный саморез. Шлиц решает, чем крутить, а за то, как крепёж держит деталь, отвечают его длина, резьба и сама плита.
Шлиц пригодится и после сборки. Через полгода дверца просела или ящик пошёл перекосом, и вы снова берёте отвёртку: регулировочные винты петель обычно крестовые, а эксцентрик поворачивают крестовой или плоской отвёрткой, смотря по его прорези. Подходящая бита в ящике с инструментом избавляет от поисков и бережёт головки винтов.
