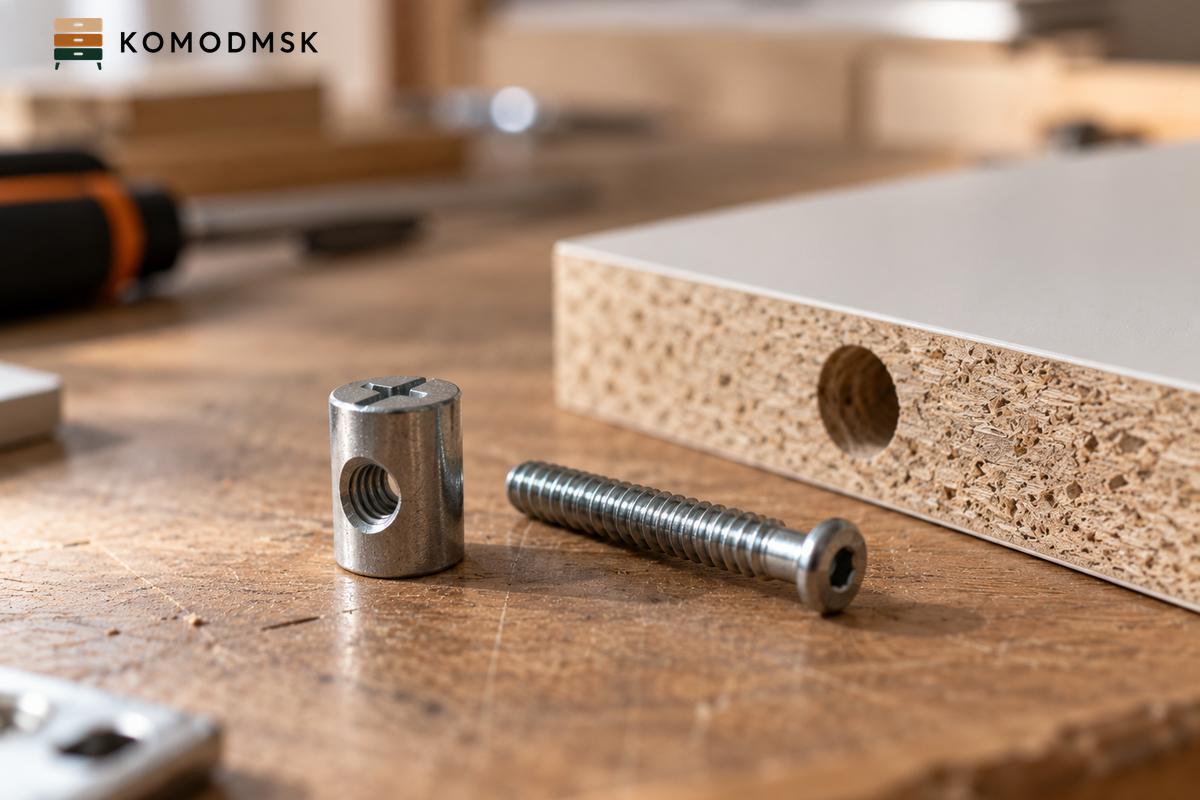

Стяжка-бочонок - разборное соединение двух деталей мебели из двух частей. Первая - стальной цилиндр, тот самый бочонок, с резьбовым отверстием поперёк. Вторая - длинный винт с метрической резьбой. Например, М6. Бочонок вставляют в отверстие на пласти одной детали. Винт проходит через вторую деталь, входит в торец первой и вкручивается в поперечную резьбу бочонка, стягивая детали вплотную.
Главное - где резьба. У конфирмата винт режет её прямо в плите, а у бочонка винт держится за металл. Плита только упирается в бочонок боком цилиндра. Поэтому узел можно затягивать повторно, и разборка не разбивает гнездо в плите так, как это бывает с винтом, который режет резьбу прямо в ЛДСП.
Чем стяжка-бочонок отличается от других стяжек?
Местом резьбы и направлением винта. Мебельная стяжка - общее название целой группы крепежа, и у каждого вида свой способ держать детали. Бочонок ставят там, где винт идёт вдоль детали, в её торец, и где узел нужно уметь снова затянуть.

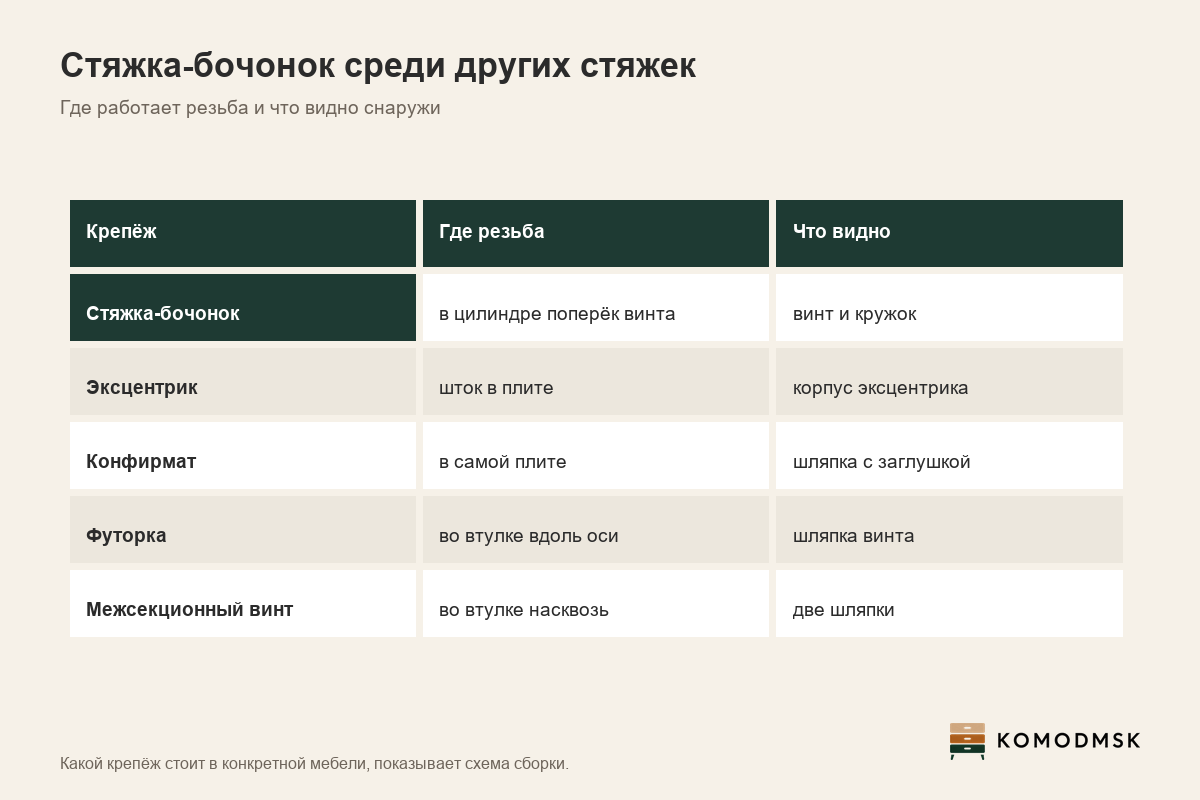

| Крепёж | Где работает резьба | Что видно снаружи |
|---|---|---|
| Стяжка-бочонок | в стальном цилиндре поперёк винта | шляпка винта и кружок бочонка на пласти |
| Эксцентрик | шток в плите, головку тянет поворотный корпус | круглый корпус эксцентрика |
| Конфирмат | резьба нарезана в самой плите | шляпка, закрытая заглушкой |
| Футорка | во втулке, вдоль оси отверстия | втулка утоплена, видна шляпка винта |
| Межсекционный винт | во втулке насквозь через две стенки | две плоские шляпки |
С эксцентриком бочонок путают чаще всего. Оба сидят в отверстии на пласти и выглядят металлическим кружком. Разница видна при сборке. Эксцентрик поворачивают, и он сам подтягивает к себе головку штока. Бочонок не стягивает ничего, он только держит резьбу, а затягивают узел винтом с другой стороны.

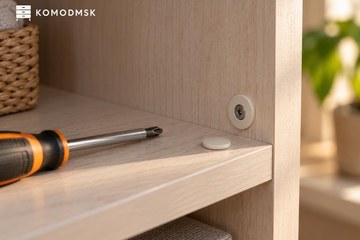

Футорка и межсекционный винт тоже держат резьбу в металле. Но у футорки винт идёт вдоль оси втулки, а не поперёк, и межсекционный винт стягивает две стенки соседних корпусов пластью к пласти. Бочонок же соединяет детали под прямым углом через торец. Ещё одна родственница, стяжка Рафикс, устроена иначе: у неё свой поворотный механизм, и о нём рассказывает отдельная страница.
Где ставят стяжку-бочонок и как её собрать?
В узлах, которые собирают и разбирают и которые держат усилие вдоль детали: царга кровати и спинка, царга стола и нога, рама из массива. Встречается она и в корпусной мебели, но по фото этого не понять. Стоит ли бочонок в конкретном столе, например среди двухтумбовых письменных столов, показывает только схема сборки, и её смотрят до покупки, если вам важна разборка.
Сверлить нужно точно. На пласти делают гнездо под цилиндр, в торце канал под винт, и они должны пересечься. Если такую стяжку ставят в ЛДСП толщиной 16 мм, канал под винт М6 идёт посередине торца, и по бокам от него остаётся не больше 5 мм плиты. Ошибка сверления на пару миллиметров ведёт винт мимо резьбы или выводит его к поверхности, поэтому такую присадку делают на станке или по кондуктору.
- Вставить бочонок в гнездо на пласти прорезью наружу.
- Отвёрткой за прорезь повернуть его так, чтобы поперечное отверстие встало вдоль канала винта. Как прорезь расположена относительно отверстия, смотрят на своём бочонке до установки: заглянуть в отверстие проще, пока бочонок в руке.
- Провести винт через вторую деталь в торец и наживить рукой. Если винт не идёт, подвернуть бочонок. Не помогло - сверить отверстия со схемой сборки. Давить ключом нельзя.
- Затянуть ключом до плотного прилегания деталей и остановиться, когда стык закрылся.
Почему узел на стяжке-бочонке разбалтывается?
Чаще всего винт просто ослаб. Мебель на бочонках, особенно кровать и стол на ножках, со временем начинает поскрипывать и качаться, и узел подтягивают ключом. Это нормальное обслуживание. Резьбе в металле повторная затяжка почти не вредит, и в этом бочонок удобнее винта, который режет резьбу в плите.
Хуже, когда бочонок продавил плиту. Подтяжка тут не поможет. Цилиндр упирается в ЛДСП небольшой площадью, и если узел перетянули или мебель долго качалась, плита вокруг гнезда сминается и крошится. Тогда винт затягивается до упора, а детали всё равно ходят, сколько ни поворачивай ключ.

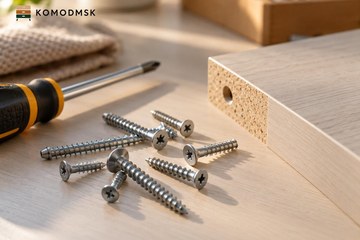

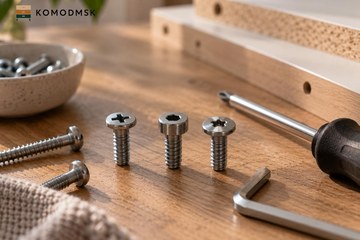

Когда при сборке винт не попадает в резьбу, сначала проверяют поворот бочонка и подворачивают его отвёрткой. Не помогло - останавливаются. Канал, просверленный со сдвигом, ведёт винт мимо резьбы, поэтому отверстия и крепёж сверяют со схемой, а винт ключом не дожимают. Потерянный или повреждённый винт заменяют крепежом, совместимым с узлом по инструкции: сверяют резьбу, длину, диаметр и форму головки с её посадкой. Если данных нет, крепёж или схему показывают сборщику. Тип головки и инструмент под неё помогает определить термин шлиц мебельного винта. Чем держатся остальные детали той же мебели, рассказывает термин мебельный саморез.
