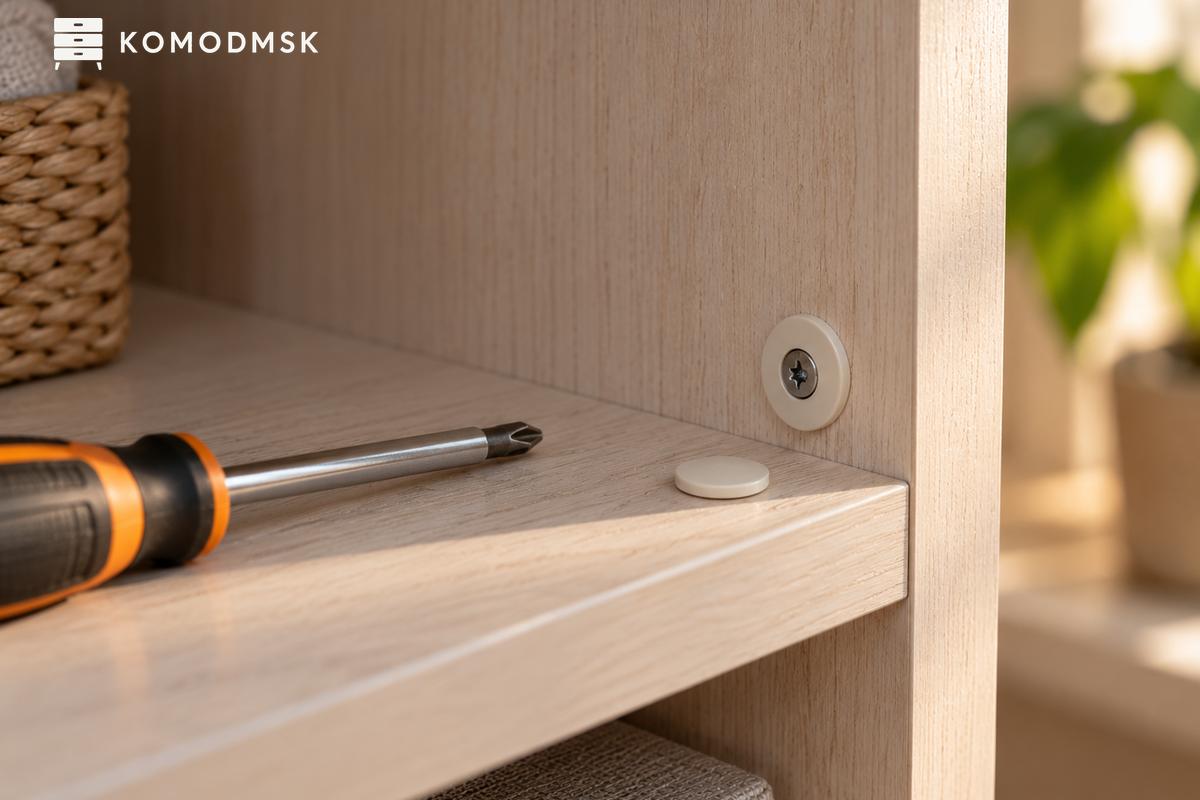

Стяжка Рафикс - разъёмный крепёж, которым полку соединяют со стойкой. Частей две. Круглый корпус с затягивающим элементом внутри утапливают в гнездо на полке у самого края, а в стойку вкручивают штифт с головкой. Корпус сидит в гнезде неподвижно. При сборке головка заходит в него сбоку, вы поворачиваете отвёрткой затягивающий элемент, и он захватывает штифт, прижимая полку к стойке. Число 20 в названии ходовой версии - это диаметр гнезда под корпус, 20 мм. Сверху корпус часто закрывают крышкой, и в собранной мебели видно только небольшой кружок на поверхности полки.
Рафикс - фирменное название стяжки одного производителя фурнитуры, на упаковке его пишут латиницей, Rafix. В магазинах и у сборщиков так нередко зовут и похожие стяжки других фирм. Поэтому, если в инструкции к мебели нарисован круглый корпус у края полки, это ещё не значит, что внутри именно эта марка: устроены такие стяжки похоже, а детали у разных производителей не всегда совпадают.
Чем Рафикс отличается от минификса?
Местом корпуса и сверлением. У минификса эксцентрик стоит на полке дальше от края, а шток идёт к нему через торец полки по отдельному каналу. У Рафикса гнездо сверлят у самого края, и бок корпуса открыт в сторону торца. Штифт из стойки входит в корпус прямо, без канала в торце. Сверлить меньше. Поэтому Рафикс удобен там, где полок много, а точность ручного сверления по торцу - больное место.
| Что сравнить | Рафикс | Минификс | Конфирмат |
|---|---|---|---|
| Где стоит крепёж | корпус у самого края полки | эксцентрик на полке дальше от края | винт сквозь стойку в торец полки |
| Сверление в торце полки | не нужно | канал под шток | отверстие под резьбу |
| Что видно в собранной мебели | кружок крышки на полке | кружок эксцентрика на полке | шляпка на стойке снаружи |
| Как разобрать | повернуть элемент в корпусе назад | повернуть эксцентрик назад | выкрутить винт |
Конфирмат держит жёстко, но его шляпка выходит на наружную сторону стойки и её закрывают заглушкой. У Рафикса снаружи стойки ничего нет, кроме штифта внутри. Плата за это - кружок крышки на полке. На закрытых полках шкафа его не видно, на открытом стеллаже он попадается на глаза.

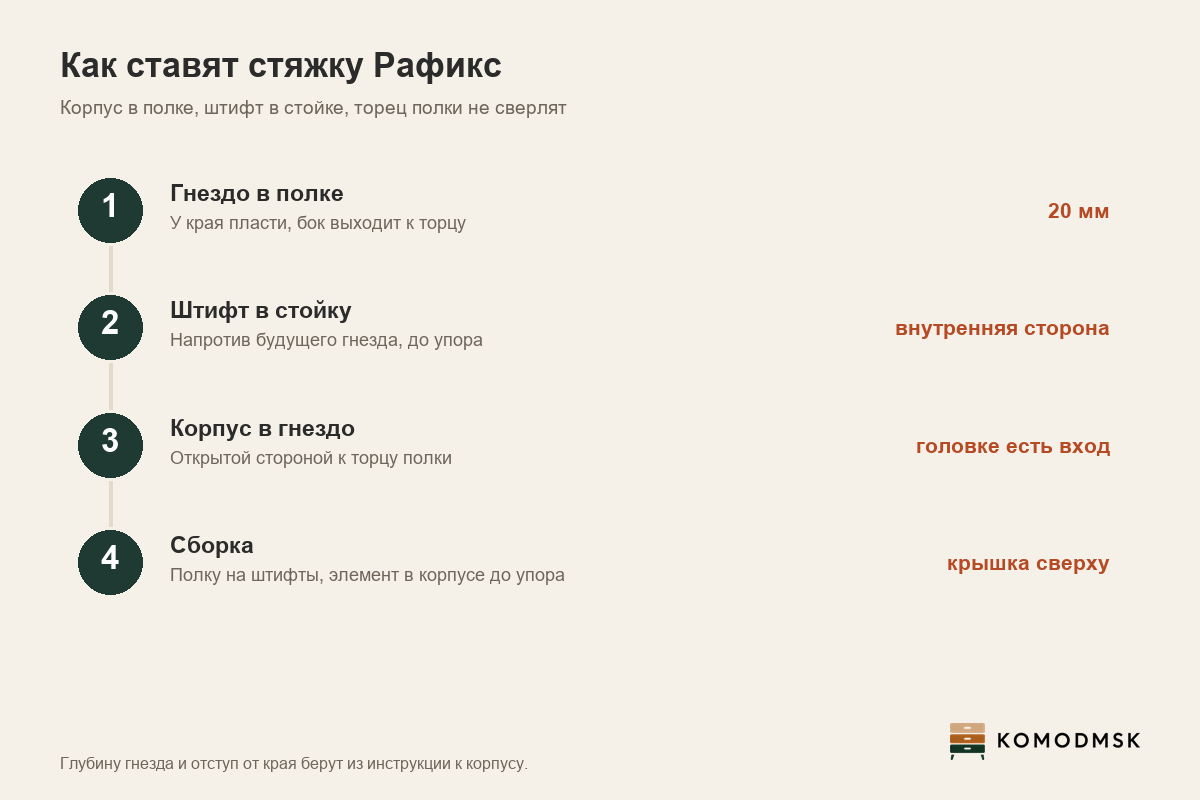

Как ставят стяжку Рафикс?
Отверстия делают по разметке изготовителя. В заводской мебели их сверлят на присадке, дома - по кондуктору. Гнездо под корпус выбирают сверлом Форстнера: оно даёт ровное плоское дно. Ошибка в паре миллиметров, и штифт не попадёт в корпус.
- Гнездо в полке. У края пласти, на глубину, указанную для этого корпуса, так, чтобы бок гнезда вышел к торцу.
- Штифт в стойку. Его вкручивают в отверстие на внутренней стороне стойки до упора, ровно напротив будущего гнезда.
- Корпус в гнездо. Открытой стороной к торцу полки, иначе головке штифта некуда будет зайти.
- Сборка. Полку надевают на штифты, затягивающий элемент в корпусе поворачивают отвёрткой до упора и закрывают крышкой.

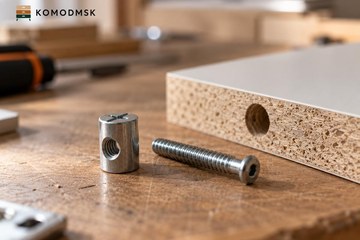

Перетягивать стяжку тоже не стоит: корпус обычно пластиковый, и если сорвать его посадку или сам механизм, соединение больше не держит. Для центровки рядом со стяжкой часто ставят шкант, а соседние виды крепежа для разборных узлов разобраны в терминах стяжка-бочонок и мебельная стяжка.
Чем собраны конкретные шкафы-стеллажи, видно по схеме сборки или спецификации, и у разных изделий крепёж бывает разным: Рафикс, минификс, конфирматы. То, что мебель приезжает в разобранном виде, ещё ничего не говорит о марке стяжки. Если для вас это важно, например вы собираетесь часто переставлять стеллаж, спросите о крепеже до заказа.
