Коротко

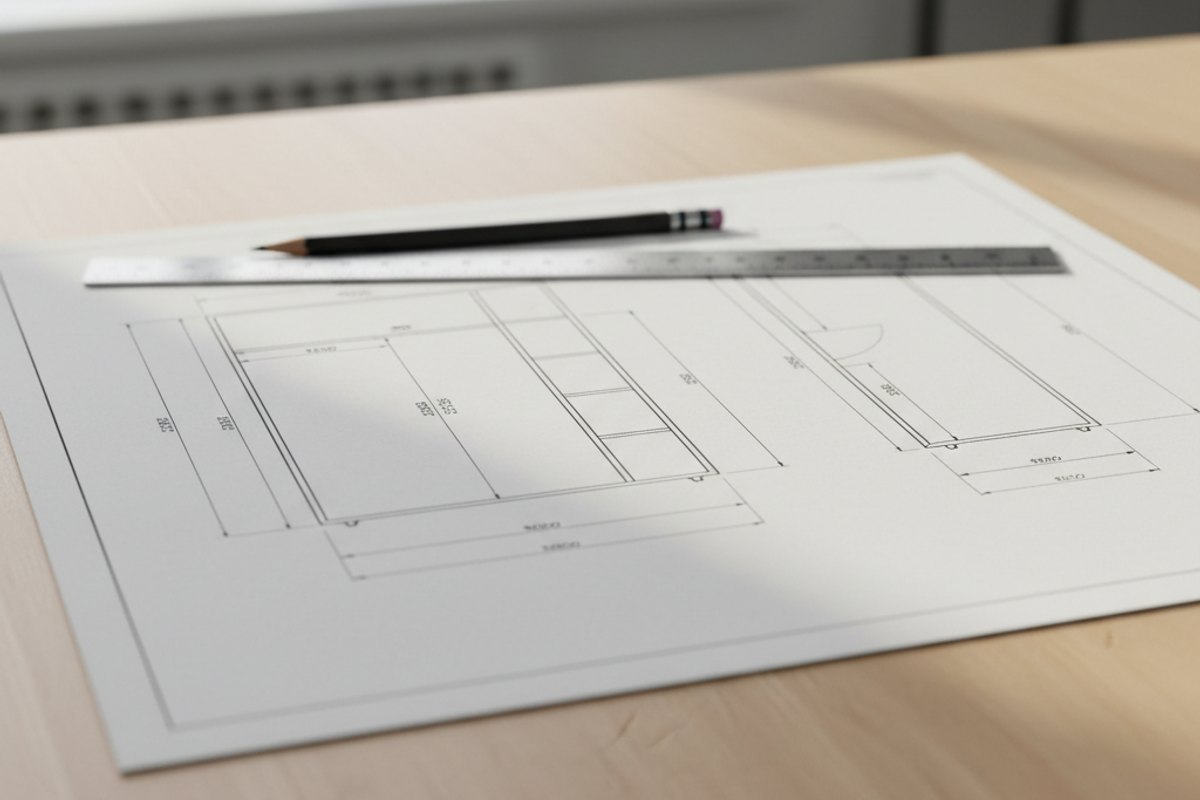

Чертёж - это документ, по которому изделие можно изготовить, а 3D-картинка - то, по которому его можно представить. В чертеже обязательно есть виды с размерами, разбивка на секции, положение полок и фурнитуры. А вместе с ним идёт спецификация - перечень деталей и материалов. Эти два документа и есть настоящий проект, всё остальное - визуализация.
Что в него входит
| Элемент | Зачем |
|---|---|
| Вид спереди с размерами | Габариты, разбивка секций, высоты полок |
| Вид сбоку или разрез | Глубина, наполнение, задняя стенка |
| План сверху | Для угловых и сложных конфигураций |
| Положение фурнитуры | Петли, направляющие, ручки |
| Отметки препятствий | Розетки, трубы, плинтус |
| Спецификация | Что и из чего делают |
| Деталировка | Список деталей с размерами для цеха |
| Карта раскроя | Как детали лягут на лист |
Первые шесть строк - то, что должно быть у вас. Последние две - рабочие документы производства, их обычно не отдают, и это нормально.
Чем чертёж отличается от рендера
Рендер показывает, как будет выглядеть: цвет, свет, фактура. Чертёж показывает, что будет сделано: размеры до миллиметра, положение каждой полки, тип каждого крепления. По рендеру нельзя ни изготовить мебель, ни предъявить претензию: там нет ни одной цифры.
Поэтому договор подписывают с приложением чертежа и спецификации, а красивая картинка идёт бонусом (как выбрать мебельную компанию).
Что проверить в чертеже
Габариты и высоты секций
Мысленно положите туда вещи: влезут ли.Стороны открывания
Куда открывается каждая дверца и не мешает ли соседней.Отметки препятствий
Розетки, трубы, короб, плинтус - должны быть на чертеже.Зазоры
Мебель не встаёт вплотную (щель у стены).Соответствие спецификации
Чертёж и спецификация не должны противоречить друг другу.
Если вам показывают только красивую 3D-картинку и говорят «чертежи внутренние, они вам не нужны», - это повод насторожиться. Вид с размерами и спецификация - не коммерческая тайна, а часть договора: именно по ним потом сверяют, что должны были сделать. Деталировку и карту раскроя действительно не отдают, и это нормально, но не их вы и просите.
