Длина направляющих - это номинальный размер направляющей, под которым её выпускает производитель. Его пишут в документации системы и часто выбивают на самой шине. Для боковой шариковой направляющей это длина сложенной шины, для скрытой - размер, к которому привязана длина ящика. От глубины комода она отличается: корпус глубиной 400 мм вовсе не означает направляющую на 400 мм.
Почему так? Часть глубины корпуса забирают фасад, задняя стенка и монтажные отступы. Сколько именно, у каждой системы своё, и это написано в её инструкции. Поэтому длину направляющих берут из документации или меряют на месте. Одной универсальной цифрой от глубины комода её не вычисляют, потому что у разных систем отступы разные.
Чем длина направляющих отличается от глубины ящика и комода?
Это разные размеры одного узла. Их путают, потому что все они меряются вдоль боковины. Глубина комода - наружный габарит корпуса от фасада до задней стенки, как разобрано в термине глубина комода. Глубина ящика - длина короба по его боковине. Длина направляющей - номинал шины. Ход выдвижения - расстояние, на которое ящик выходит из корпуса, когда его тянут до упора.

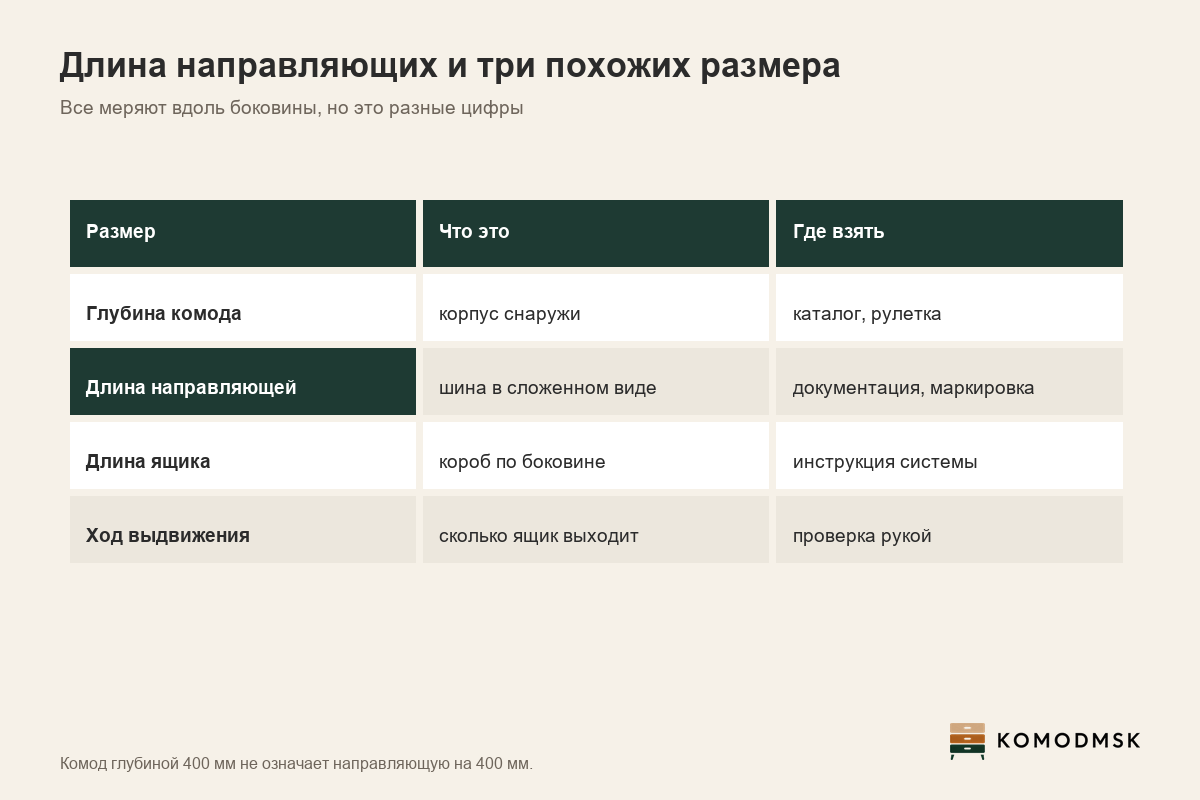

| Размер | Что меряют | Откуда берут |
|---|---|---|
| Глубина комода | корпус снаружи, от фасада до задней стенки | каталог, рулетка |
| Внутренняя глубина корпуса | от задней стенки до переднего края боковины | рулетка |
| Длина направляющей | шина в сложенном виде | документация системы, маркировка |
| Длина ящика | короб по боковине | инструкция системы под эту направляющую |
| Ход выдвижения | насколько ящик выходит наружу | документация, проверка рукой |
Порядок подбора у мебельщика обратный покупательскому. Покупатель видит глубину комода. Мастер сначала выбирает систему, по её таблице берёт длину направляющей, которая влезает во внутреннюю глубину корпуса с нужным отступом, и уже под неё делает ящик. Внутренний объём ящика, ту самую полезную глубину, определяет именно этот выбор, и цифра в описании комода тут мало что говорит.
Как длина направляющих связана с ходом выдвижения?
Напрямую, но не одинаково у разных типов. У направляющих полного выдвижения ход близок к номинальной длине, и ящик выходит почти целиком. У роликовых направляющих частичного выдвижения ящик выходит примерно на 3/4, и задняя часть остаётся под крышкой при той же длине шины.
Поэтому две направляющие одной длины дают разный доступ к ящику. Сравнивать их по одной длине бессмысленно. Смотрят сразу на две вещи: длину и тип выдвижения, а у шариковых направляющих ещё и допустимую нагрузку из той же документации, о которой подробно рассказывает термин нагрузка направляющих.
Длинная направляющая с полным выдвижением требует места перед комодом. Выдвинутый ящик занимает проход на свою длину. Это учитывают вместе с зоной открывания фасада, когда комод ставят напротив кровати или в узком коридоре.

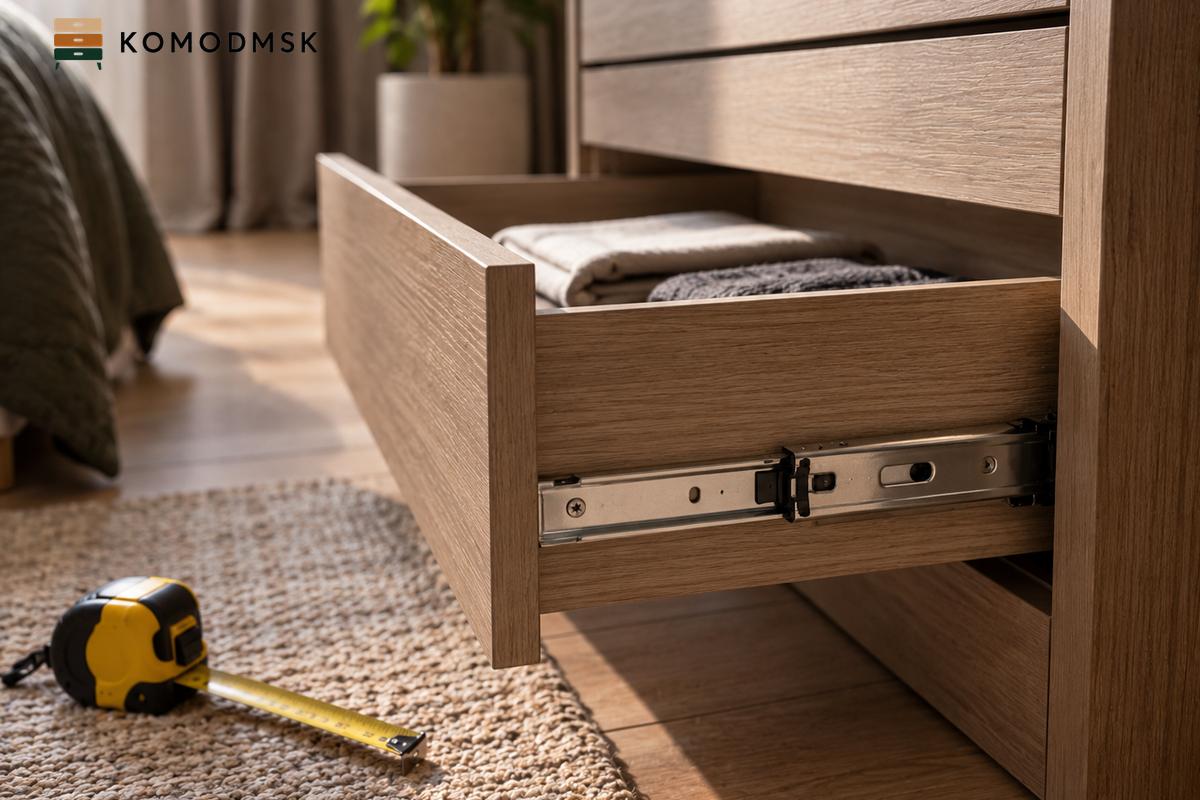

Как проверить длину направляющих на готовом комоде?
Начинают с маркировки: по ней номинал находят в документации производителя. У боковой шариковой направляющей вдобавок меряют неподвижную шину, закреплённую на корпусе. У скрытой маркировку ищут снизу, под дном ящика. Рядом записывают наружную глубину комода, длину короба и ход, чтобы не принять один размер за другой.
- Найти маркировку. Выдвинуть ящик до упора и посмотреть на шину: номинал часто выбит или напечатан на металле.
- Измерить неподвижную шину. У боковой системы ту часть, что закреплена на боковине корпуса, меряют от переднего края до заднего. Это и есть длина в сложенном виде.
- Сверить с ящиком. Длину короба меряют по его боковине. У боковых систем она обычно близка к длине шины, точное соотношение - в инструкции.
- Проверить ход. Выдвинуть ящик и посмотреть, видна ли задняя стенка короба целиком.
- Записать систему. Тип крепления и производитель нужны при замене не меньше длины, поэтому шину фотографируют целиком.
Если направляющая сломалась, новую берут той же системы и той же длины. Длиннее упрётся в заднюю стенку, короче даст меньший ход, а её крепёжные отверстия могут не совпасть со старыми. Неглубокие комоды глубиной 40 см и корпуса поглубже собирают на разных длинах, и подбирать замену по глубине корпуса нельзя, только по старой шине. Сравнение роликовых, шариковых и скрытых систем целиком есть в статье какие направляющие выбрать.
