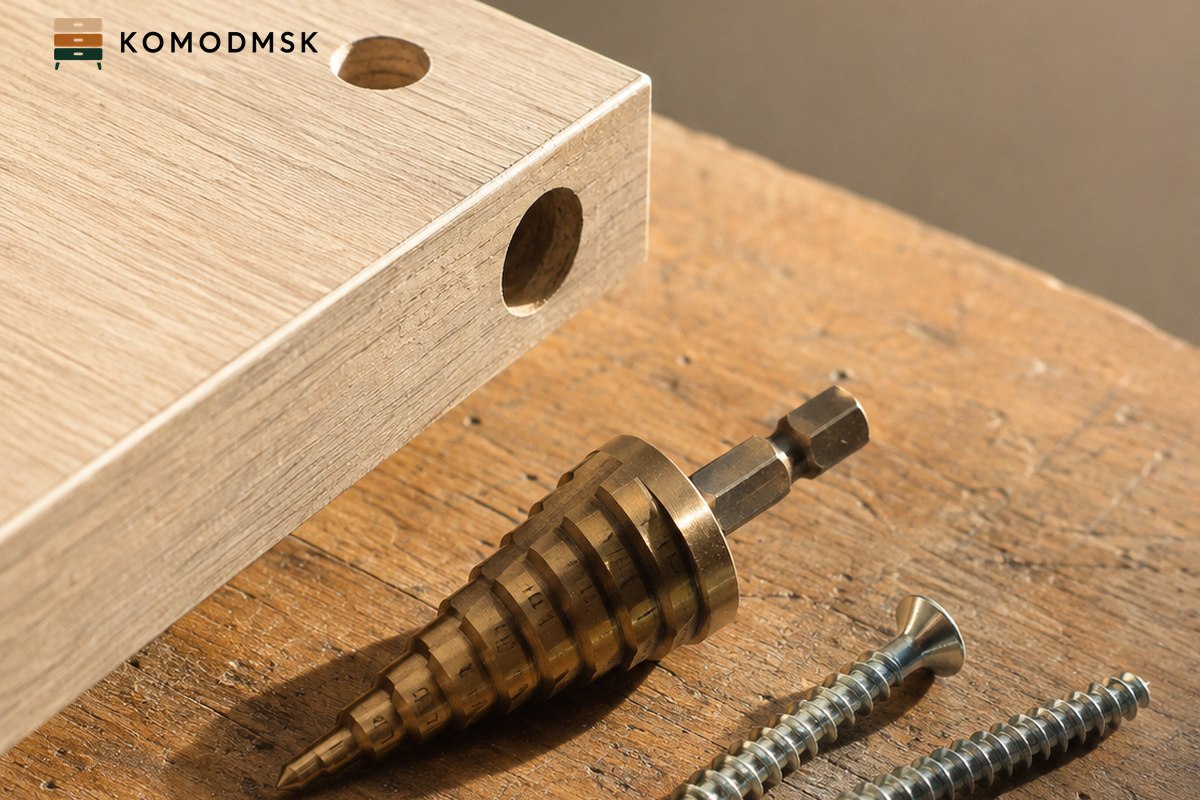

Под конфирмат 7×50 нужно отверстие двух диаметров сразу: 5 мм в торце детали под резьбу и 7 мм в той детали, через которую винт проходит насквозь. Проще всего - ступенчатым сверлом 4,5/7 мм. Один заход. Если сверлить одним диаметром 7 мм, резьбе не за что цепляться, а если одним на 5 мм - плита треснет по кромке при затягивании.
Какие бывают размеры конфирматов
Первое число - диаметр резьбы. Второе - длина. В мебели из плиты 16-18 мм почти всё держится на одном размере, остальные нужны в частных случаях.
| Размер | Где применяют | Сверло |
|---|---|---|
| 6,3×50 мм | Старый стандарт, плита 16 мм | 4,5/7 мм |
| 7×50 мм | Основной размер, плита 16-18 мм | 4,5/7 мм |
| 7×70 мм | Сквозь две детали, толстые узлы | 4,5/7 мм |
| 5×40 мм | Тонкие детали, ящики | 3/5 мм |
Как сверлить, чтобы не расколоть плиту
Порядок простой. Нарушают его почти все.
Разметьте центр торца
Отступ от края - от 8 мм при плите 16 мм. Ближе - кромка отколется прямо при сверлении.Сверлите торец на 50-55 мм
Глубже длины винта на 5 мм: стружке нужно куда-то деться, иначе конфирмат упрётся и распорет плиту изнутри.Сверлите проходное 7 мм
В той детали, через которую винт идёт насквозь. Под шляпку - зенковка или отверстие 10 мм на глубину 2 мм.Затягивайте шестигранником
Ключ на 4 мм. Как только винт сел - остановитесь: перетяжка срывает резьбу в ДСП, и держать уже нечему.
Почему нельзя обойтись одним сверлом
Конфирмат работает как саморез. Его резьба нарезает канавку прямо в плите. Для этого ей нужен материал - отверстие меньше диаметра резьбы. Но если то же отверстие оставить в проходной детали, винт не притянет её, а начнёт распирать изнутри.
Отсюда два диаметра. Пять миллиметров - под резьбу, семь - под гладкую часть. Ступенчатое сверло совмещает их и заодно делает зенковку под шляпку. Стоит недорого. Сборку ускоряет заметно. Про остальной инструмент есть отдельный разбор - свёрла для сборки мебели. Зачем шляпку утапливают и какие размеры при этом берут, разобрано в термине зенковка. Зачем шляпку утапливают и какие размеры при этом берут, разобрано в термине зенковка.
В мебели на заказ отверстия под крепёж сверлят заранее на присадочном станке с точностью до десятых долей миллиметра. Ручная разметка такой точности не даёт: расхождение в 1 мм по диагонали видно как перекос фасада. Поэтому присадку заказывают вместе с раскроем, а дома остаётся только собрать - подробнее в статье как закручивать конфирматы.
Чем конфирмат отличается от евровинта
Ничем. Это одна деталь. «Евровинт» и «еврошуруп» - торговые названия того же крепежа с тупым концом и крупной резьбой. Разница бывает только в шляпке: под шестигранник (чаще) или под крестовую отвёртку (реже и хуже - слизывается).
Настоящая альтернатива конфирмату - эксцентриковая стяжка: её не видно снаружи, но она дороже и требует точной присадки. Что выбрать и где какой крепёж уместен, разобрано в статье мебельный крепёж: какой бывает.
Сколько конфирматов нужно на деталь
На стык - минимум два винта. Один превращает соединение в шарнир. Стандартный шаг - 2 конфирмата на стык до 400 мм и 3 на стык до 600 мм. На боковину высотой 2000 мм с четырьмя полками уходит 8-10 штук.
Заглушки под цвет плиты берут по числу видимых шляпок и считают отдельно: на шкаф среднего размера их выходит 30-40. Мелочь, о которой вспоминают, когда мебель уже собрана.
Ещё одна мелочь - длина. Конфирмат 7×50 в плите 16 мм проходит боковину насквозь и заходит в торец на 34 мм. Этого хватает. Но если деталь толще, например столешница 38 мм, тот же винт возьмёт всего 12 мм - соединение будет держаться на честном слове, и здесь уже нужен размер 7×70.
Частые вопросы
Какие бывают формы ключа и чем Г-образный отличается от биты - в термине мебельный шестигранник.
